同軸ケーブルでの銅編組の機能は何ですか？

同軸ケーブルは、しばしば同軸と呼ばれ、主に無線周波数信号を送信するために使用される電気ケーブルの一種です。この目的のために特に効果的なユニークなデザインがあり、同軸ケーブルの重要なコンポーネントの1つは銅製の編組シールド.

そのコアでは、同軸ケーブルは、送信される情報を構成する電子信号を運ぶ単一の導体で構成されています。銅は電気の優れた導体であるため、このコアは通常、銅または銅合金でできています。コアを囲むのは、絶縁体として機能し、ケーブルの外層からコアを分離する誘電材料の層です。

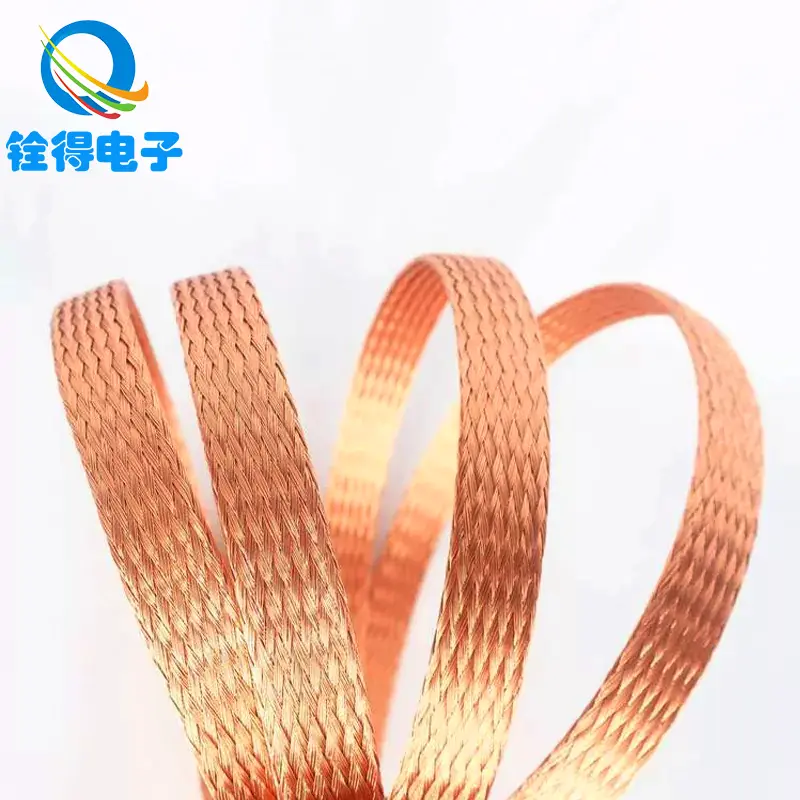

同軸ケーブルの次の層はです銅の編組シールド。このシールドは、誘電体とコアの周りに連続層を形成するために、ひねったり編組されたりした多数の薄い銅線で構成されています。銅の編組シールドの主な機能は、接地接続を提供し、電気ノイズからコアを保護することです。

電気ノイズは、他の電気装置、電磁干渉（EMI）、無線周波数干渉（RFI）など、さまざまなソースから生じる可能性があります。このノイズは、同軸ケーブルを介して送信される信号を妨害し、歪み、信号の品質の損失、さらには完全な信号損失を引き起こす可能性があります。銅の編組シールドは、コアとこれらのノイズ源の間の障壁として機能し、干渉からコアを効果的に保護します。

騒音保護を提供することに加えて、銅の編組シールドは同軸ケーブルのインピーダンスを維持するのにも役立ちます。インピーダンスは、電気回路での電流の流れに対する反対の尺度であり、同軸ケーブルがシグナルが効率的かつ正確に送信されるように一貫したインピーダンスを持つことが重要です。銅の編組シールドは、誘電層と組み合わせて、ケーブルの目的のインピーダンスレベルを維持するのに役立ちます。

2つの間の直接的な電気接続を防ぐために、銅の編組シールドを誘電層によってコアから分離する必要があることは注目に値します。コアとシールドが触れると、短絡が作成され、ケーブルは信号を効果的に送信できません。

要約すると、銅製の編組シールド同軸ケーブルは、電気ノイズからコアを保護し、ケーブルのインピーダンスを維持する上で重要な役割を果たします。地上接続を提供し、干渉に対する障壁として機能することにより、銅製の編組シールドは、信号が同軸ケーブルを介して効率的かつ正確に送信されることを保証します。これにより、同軸ケーブルは、テレビ、インターネット、電話コミュニケーションで使用されるものなど、無線周波数信号を送信するための優れた選択肢になります。
