ESD アース ケーブルは現代の電子機器における信頼性の高い静電気制御の鍵ですか?

静電気放電 (ESD) が、敏感な電子部品や生産ラインを静かに破壊する可能性がある時代に、ESDアースケーブル安全な排出経路を確保するための重要な装置として機能します。

ESD アース ケーブルとは何か & 主な仕様

定義と目的

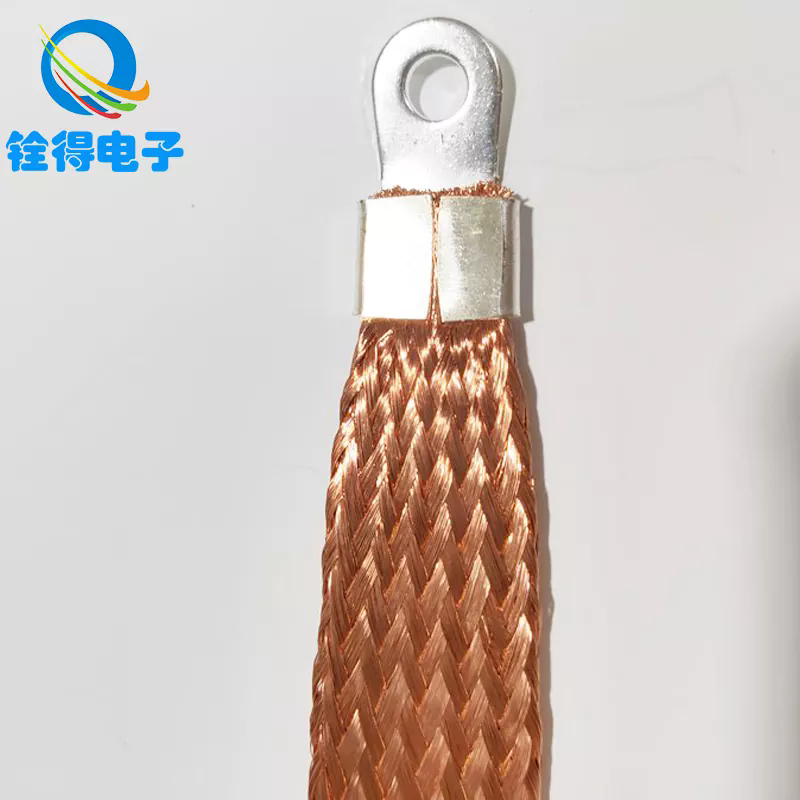

アンESDアースケーブル(ESD 接地リード線または静電気放電ケーブルとも呼ばれます) は、作業台、リスト ストラップ、イオナイザー フレーム、または ESD マットを定義された接地点に接続する導電性ケーブルです。その機能は、静電荷を地面に安全に放散するための低抵抗経路を提供し、コンポーネントに損傷を与えたり、誤動作を引き起こす可能性のある制御されていない静電放電現象を防ぐことです。

ESDアースケーブルのコアパラメータ

以下は、そのようなケーブルの選択または評価に使用される典型的なパラメータを示す標準仕様表です。

これらのパラメータは、アプリケーション環境、規制基準、および顧客の要件によって異なる場合があります。

この記事の中心テーマ

ここでの中心的な目的は説明することですESD アース ケーブルが静電気制御に重要な理由, 選び方、設置方法、メンテナンス方法、 そしてどのような将来のトレンドがその進化を形作るのか。さらに、この記事では 2 つの一般的な質問に答え、Quande ブランドのソリューションを案内します。

ESD 接地ケーブルが重要な理由 — 利点と役割

静電気制御が重要な理由

• 繊細な電子機器の保護: 最新の集積回路、表面実装デバイス、およびセンサーは、微小な静電気放電 (多くの場合 100 V 未満) によって破壊される可能性があります。

• 収量と品質: 静的イベントは潜在的な損傷を引き起こし、製品の信頼性を低下させ、現場での故障につながる可能性があります。

• 安全性とコンプライアンス: 多くの電子製造規格 (ANSI/ESD S20.20、IEC 61340 など) では、定義された接地経路と抵抗制限が必要です。

したがって、ESD 接地ケーブルは ESD 制御プログラムにおいて重要なコンポーネントです。

高品質の ESD アース ケーブルの利点

1. 制御された放電: 内蔵抵抗器 (通常 1 MΩ) により、静電気が安全かつ制御された速度で確実に放散され、アーク放電や火花のリスクが軽減されます。

2. 柔軟性と機械的堅牢性: 内部に見掛け倒しまたはより線銅を使用しているため、ケーブルは単線導体よりも曲げや日常の摩耗に確実に耐えます。

3. 長期にわたる一貫性: 高品質の断熱材は摩耗、湿気、化学物質への曝露に耐え、工場環境でのパフォーマンスを維持します。

4. 相互運用性: 標準コネクタ (バナナ プラグ、ワニ口クリップ、ロッキング ジャック) により、ケーブルはさまざまな接地インフラストラクチャと互換性があります。

5. 費用対効果: アクティブ放電システムやイオナイザーと比較すると、パッシブ ケーブルは低コストですが、静電気制御の基礎となります。

ESD 管理プログラムにおける重要な役割

• オペレータとコモンポイント間の接続: リスト ストラップまたはヒール ストラップの場合、ケーブルによりオペレータは確実に接地電位に保たれます。

• マットまたは機器からアースへのリンク: ESD マットまたは作業台は、施設の地面に電荷を運ぶためにこのようなケーブルに依存しています。

• バックアップと冗長性: 複雑な ESD システムでは、複数の接地パスにより単一点障害が軽減されます。

品質とコンプライアンスの観点から、ESD 接地ケーブルの指定または検証を怠ると、静電気制御プログラム全体が損なわれる可能性があります。

ESD 接地ケーブルの選択、設置、保守方法

適切なケーブルの選択 (方法)

ESD アース ケーブルを選択するときは、次の手順を考慮してください。

• 抵抗要件を確認する: ケーブルが 1 MΩ の許容誤差を満たすか、その範囲内であることを確認します (または関連する規格に従って)。

• コネクタのタイプを選択してください: 機器に適合するコネクタを選択してください (バナナ プラグ、ロッキング ジャック、ワニ口クリップ)。

• 長さが重要: たるみが少なく、手が届きやすい長さを選択してください(1.2mが一般的)。

• 機械設計をチェックする: 見掛け倒しまたは編組導体は、曲げによる疲労に耐えます。

• 絶縁耐久性: 産業環境向けに、耐摩耗性、耐薬品性、耐温度性に優れた素材を使用します。

• 認定とテストレポート：メーカーに試験報告書（抵抗、絶縁破壊、引張力）を請求してください。

インストールガイドライン (方法)

適切な設置が効果の鍵となります。

1. 最初にケーブルをリストストラップまたはマットに接続します、次に共通接地点に接続します。

2. 共通点を確保する既知のアースまたは接地バスバーに接続します。

3. 急な曲がりやねじれを避けてください— ストレスを軽減するために、ケーブルには緩やかなループが必要です。

4. 高圧線やノイズの多い線から遠ざける電気的干渉を避けるため。

5. 定期的なテストを実行する、通常は毎月または四半期ごとに、継続性と耐性を確認します。

6. 損傷または磨耗したケーブルを交換するたとえ小さな断線や絶縁亀裂であっても、ケーブルが機能しなくなる可能性があります。

メンテナンスと検証 (方法)

• を使用してくださいESDベンチ抵抗テスターオペレーターまたはマットと共通点の間の抵抗を測定します。

• 測定された抵抗は許容範囲内 (例: 0.9 ～ 1.2 MΩ) に収まる必要があります。

• ジャケットに切り傷、擦り傷、変色がないか調べてください。

• ケーブルをゆっくりと曲げて、内部の断線 (断続的な導通) の兆候を観察します。

• すべてのテストを文書化します。品質および監査体制の下ではトレーサビリティが重要です。

一般的なアプリケーション

• エレクトロニクス組立ライン: すべてのオペレーター ステーション (リスト ストラップ) またはワークステーション マット用。

• ベンチの修理と再加工：はんだ付け時、検査時、取り扱い時の保護。

• クリーンルームと半導体工場: 静的制御が歩留まりにとって重要な場合。

• 研究所および研究開発研究所: プロトタイピングおよびテスト環境用。

• 梱包および ESD 対策済みの配送エリア: 導電性トレイや搬送システムの接地に。

将来の傾向、課題、統合

進化する標準とコンプライアンス

のような標準IEC 61340そしてANSI/ESD S20.20より厳格な検証、トレーサビリティ、監査コンプライアンスがますます求められています。メーカーとユーザーはより頻繁な監査を受けることになり、適切な接地方法の文書化された証拠を示す必要があります。 ESD 接地ケーブルは、進化する抵抗許容差と材料の安全性要件を満たさなければなりません。

スマートなデジタルモニタリング

次世代のケーブルには、埋め込みセンサーまたはスマートチップケーブルの完全性、抵抗のドリフト、使用サイクルを監視します。これらの「スマート ケーブル」は、抵抗が範囲を超えた場合、または機械的損傷が差し迫っている場合に、メンテナンス システムに警告します。

素材と耐久性の向上

での進歩ナノマテリアル、高機能ポリマー、およびより弾力性のある導体 (銀メッキ見掛け倒し、カーボン ナノチューブ複合材料など) は、寿命を延ばし、柔軟性を向上させ、過酷な環境での故障率を低減します。

IoTおよびMESシステムとの統合

完全にデジタル化された工場では、各接地ケーブルに、それを接続する ID または信号が含まれる場合があります。製造実行システム (MES)。これにより、メンテナンス間隔、オペレーターのコンプライアンス、および静電気制御の健全性をリアルタイムで可視化できます。

克服すべき課題

• バランスを取るコストと高度な機能の比較：スマート ケーブル ソリューションはコストを上昇させ、利益率の低い分野での採用に影響を与える可能性があります。

• 環境ストレスと摩耗: 高湿度、化学薬品への曝露、摩耗は依然として継続的な脅威です。

• ユーザーのコンプライアンス: たとえ最上位のケーブルを使用していても、不適切な接続やユーザーの見落としがあると、パフォーマンスが損なわれます。

よくある質問 (FAQ)

Q1: ESD アース ケーブルには通常どのくらいの抵抗が必要ですか?
A1: 一般的なターゲットは次のとおりです。1MΩ±10%(つまり、0.9 MΩ ～ 1.1 MΩ)。この抵抗は、静電気がグランドに流れるのを許容しながら、放電電流を安全に制限します。一部のセットアップでは、標準または顧客の要件に応じて、0.75 ～ 1.25 MΩ の許容帯域が許容されます。

Q2: ESD アース ケーブルはどのくらいの頻度でテストまたは交換する必要がありますか?
A2: 少なくともテストは実施されるべきです毎月または四半期ごと、品質体制と監査の頻度に応じて異なります。測定値が許容範囲から外れたり、ジャケットに損傷 (切り傷、擦り傷、変色) が見られる場合は、ケーブルを修理する必要があります。すぐに交換されました。機械的疲労や曲げの断続的な継続は故障の兆候です。

概要＆ブランド紹介

のESDアースケーブルは、効果的な静的制御プログラムの基礎となる要素ですが、過小評価されがちです。理解何それは、なぜそれは製品の歩留まり、信頼性、安全性にとって重要であり、どうやって選択、設置、テスト、および保守は、堅牢な ESD 戦略のバックボーンを形成します。将来を見据えると、スマートなケーブル統合、IoT 接続、先進的な素材、より厳格な規格がこのテクノロジーの進化を形作ることになります。

いつは、長寿命、一貫したパフォーマンス、高度な製造システムへのシームレスな統合を目的に設計された、耐久性のある認定済みの ESD 接地ケーブルなど、あらゆる ESD 接地ソリューションを提供します。カスタマイズ仕様、技術サポート、調達に関するお問い合わせは、お問い合わせ.
