なぜ銅編組線があなたが思っている以上に重要なのか?

抽象的な

銅編組線一見シンプルに見えますが、多くの小さなストランドが平らまたは管状の組紐に織り込まれていますが、それらは次の交点にあります。 電気的性能と機械的リアリティ。何か月も振動が続いた後にアースストラップが切れるのを見たことがあれば、キャビネットが熱くなるのを見たことがあるでしょう。 ボンドポイントで発生したり、検査中に「消える」断続的な EMI 問題を追跡したりする場合、根本原因は多くの場合、編組の選択にあります。 終端方法と表面接触品質。

このガイドでは、編組銅と単線導体の違い、編組構造をユースケースに合わせる方法、 調達時に何を要求するか (推測ではありません)、そして、良い編組を良いものに変える最も一般的な取り付けミスを回避する方法 接続が悪い。

目次

概要

1. 現実世界の問題点を三つ編み要件に変換する
2. 編組構造とそれが単線と異なる動作をする理由を理解する
3. 環境と動作に基づいてメッキ、形状、終端を選択
4. シンプルな仕様チェックリストを使用してサプライヤーとのやりとりを減らす
5. 正しく取り付けると抵抗が低くなり、信頼性が高くなります。

銅編組線はどのような問題を解決しますか?

ほとんどの購入者は、「必要だ」と考えることから始めません。銅編組線」彼らは次の問題から始まります。

• 振動と動き:固体導体の疲労。ブレードは屈曲し、多くのストランド全体に歪みを分散します。
• 接地および接合の信頼性:編組は、適切に取り付けられ終端されると、低インピーダンスのパスを作成できます。
• 接続ポイントのホットスポット:接触面積が不十分、ラグ/圧着が不適切、または編組のサイズが小さすぎると、熱が集中する可能性があります。
• EMI とノイズの問題:特定の接地/接着およびシールドの状況では、編組は高周波干渉経路の管理に役立ちます。
• 腐食性または湿気の多い環境:表面仕上げが間違っていると酸化して抵抗が増加し、断続的な障害が発生する可能性があります。
• 調達の混乱:「編み幅」だけで性能が決まるわけではありません。建設と終了も同様に重要です。

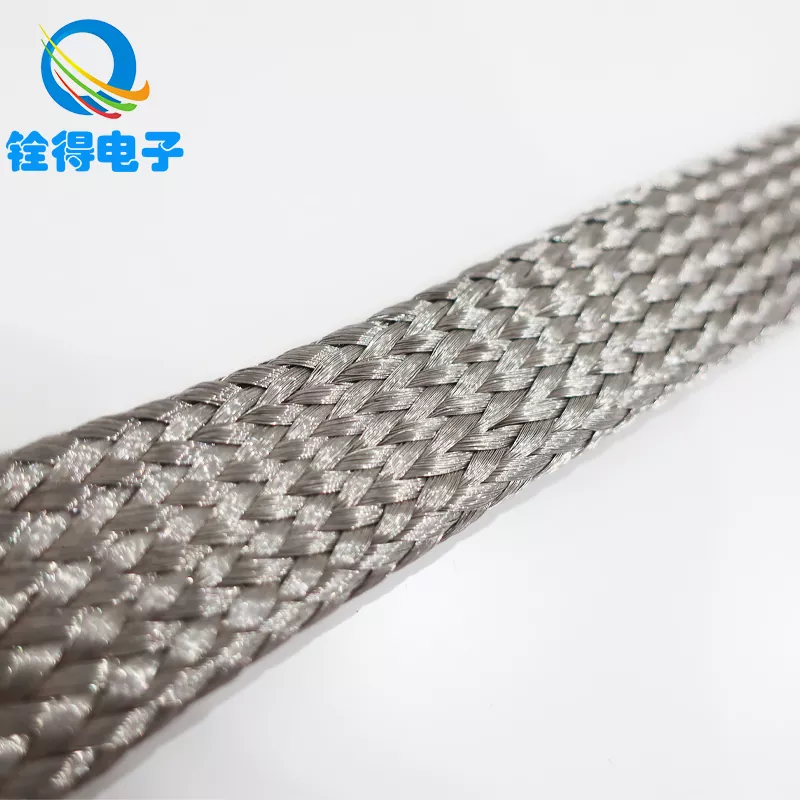

銅編組線とは何ですか?またどのように作られるのでしょうか?

銅編組線複数の細い銅線で編まれています。この構造により、次の 2 つの実際的な利点が生まれます。柔軟性（ストレスを一点に集中させずに編組が動きます）冗長性(多くのストランドが電流と負荷を共有します)。

しかし、「三つ編み」はひとつではありません。パフォーマンスを変える中心的な構築変数は次のとおりです。

• ストランドの直径と本数:一般に、細いストランドほどよりよく曲がります。より多くのストランドが電流を共有し、耐久性が向上します。
• 編み込みパターンと適用範囲:多くの場合、編み込みがきつくなるほど形状が保持され、接触が良くなります。編組が緩いほど柔軟性は高くなりますが、機械的な堅牢性が低下する可能性があります。
• 形：平らな編組は接地ストラップとして一般的です。管状編組は、特定のビルドでスリーブまたは拡張可能なシールドとして使用できます。
• 表面仕上げ：裸銅とメッキのオプション (耐食性とはんだ付け性を考慮して選択されることが多い)。
• 終了方法：圧着、溶接、はんだ付け、またはボルト締めされたクランプのインターフェース - ここで多くの故障が発生します。

ヒント: サプライヤーが「幅」と「長さ」だけを要求する場合は、おそらく期待と一致しない方向に向かうことになります。優れたベンダーは、環境、動作、終了について話し合ってくれます。

どこで使用すべきですか (どこで使用すべきではありません)?

銅編組線通常、接続に電流を流す必要がある (または低インピーダンスのボンディング パスを提供する) 必要がある場合に選択されますが、 動きや振動を扱うこと。

正しい三つ編みの選び方

調達しやすい仕様の方法が必要な場合銅編組線、この段階的なチェックリストを使用してください。厄介な症状を明確な要件に変えます。

• ジョブを定義します。接地/ボンディング ストラップ、フレキシブル コネクタ、シールド スリーブ、または通電リンク。
• 電力需要を推定する:電流レベル、デューティ サイクル、および許容可能な温度上昇 (推測は避け、システム データを使用してください)。
• 機械的現実を説明する:一定の振動、時折の屈曲、ヒンジの動き、または熱膨張サイクル。
• ピック形状:平らな編組はストラップと接着に使用され、管状の編組はスリーブや特定のアセンブリの拡張可能なカバレッジに使用されます。
• 環境に合わせて表面仕上げを選択します。湿気や塩分を含んだ空気、工業用ガス、または屋内のクリーンキャビネット。
• ロック終了の詳細:ラグのタイプ、ボルトのサイズ、穴の間隔、圧着/溶接プロセス、端に錫メッキまたはフェルールが必要かどうか。
• 計画の保護:編組が鋭利なエッジで擦れる可能性がある場合は、摩耗スリーブ、絶縁層、または張力緩和に使用してください。

一般的な編組オプションの比較表

以下は、RFQ にコピーできる実際的な比較です。カタログ上で何が変わって見えるかだけではなく、現実世界で何が変わるかに焦点を当てています。

プロのヒント: サプライヤーを比較する場合は、構造の詳細 (ストランドの直径/数、編組の被覆率、および終端仕様) を述べるよう依頼してください。 「同等幅」は同等の性能ではありません。

品質チェックと購入者が要求する必要がある文書

パワー エレクトロニクス、産業機器、鉄道、EV サブシステム、または安全性が重要な接地経路など、プロジェクトがデリケートな場合は、次のような処理を行ってください。銅編組線のように 商品ではなくコンポーネントです。サプライヤーに負担をかけずに機能するクリーンな QA リクエスト リストを次に示します。

• 入荷資材の管理:銅グレードの説明、めっきの説明（該当する場合）、およびロットのトレーサビリティ
• 電気的検証:抵抗/導通チェック方法と合格基準 (長さごとまたはアセンブリごと)
• 終了の検証:圧着高さ/幅の記録 (圧着されている場合)、引張試験アプローチ、および目視検査基準
• 寸法管理:幅/厚さの許容差、穴の間隔の許容差（ラグを付けて組み立てた場合）
• コンプライアンス文書:必要に応じて CoC/CoA、および市場から要求された環境コンプライアンス ステートメント
• 梱包と取り扱い:輸送/保管中のねじれ、汚染、酸化からの保護

失敗を防ぐインストールのベスト プラクティス

最高のものでも銅編組線思いつきでインストールすると失敗する可能性があります。これらは断続的な障害を引き起こす間違いです。 加熱、または初期の機械的故障:

• 接触面の汚れ:塗装、酸化、または油により耐性が増加します。金属間の界面を準備します。
• 接触面積が小さめ:幅広の編組に小さなワッシャーを使用すると、ホットスポットが発生する可能性があります。完全に接触するには適切なハードウェアを使用してください。
• 終端付近の急な曲がり:ラグのところで右に曲げるとひずみが集中しますが、緩やかな移行を残し、ひずみを軽減します。
• 時間の経過とともにトルクが緩む:振動は関節を緩めることができます。設計に適したロック方法を使用し、メンテナンス サイクルで再確認してください。
• 摩耗露出:編組が端で擦れる場合は、保護スリーブを追加するか、配線を変更してください。
• 間違ったパス計画:ストラップは可能な限り短くし、インピーダンスを増加させる不必要なループを避けてください。

故障モードが「試運転中は正常に動作したが、後で故障する」場合は、取り付けインターフェース (表面処理 + トルク + ハードウェア + 張力緩和) を処理してください。 電気設計の一部として。

東莞全徳電子有限公司との連携

調達している場合銅編組線接地ストラップ、ボンディングリンク、または柔軟な接続に関して、信頼できる結果を得る最速の方法はサプライヤーです。 「エンジニアリング」と「調達」の両方を話す人。東莞全徳電子有限公司は、実際の構築ニーズに合わせて編組銅製品を位置づけています。 構成可能な寸法、アプリケーション主導の編組の選択、実際の設置上の制約に適合するアセンブリ オプション。

連絡するときに、次の 3 つのことを事前に共有しておくと、より適切な推奨事項が得られます (修正が少なくなります)。

• あなたのアプリケーション:アース ストラップ、フレキシブル コネクタ、ボンディング ストラップ、またはスリーブ スタイルの編組の使用
• あなたの環境:屋内キャビネット、湿気の多い工場、沿岸空気、振動レベル
• あなたの終了計画:ボルトのサイズ/穴の間隔、ラグのタイプ、および事前に組み立てられた端が必要かどうか

よくある質問

Q: 接地には単線よりも銅編組線の方が優れていますか?

動いたり振動したりするストラップやボンドの場合は、多くの場合「はい」です。編組の柔軟性は、終端と接触面が正しく行われている限り、疲労を防ぎ、接続を安定に保ちます。

Q: 裸銅編組または錫メッキ銅編組を選択する必要がありますか?

裸銅は、管理された環境ではコスト効率が高くなります。湿気の多い環境や軽度の腐食性環境では、長期にわたり安定した表面挙動を維持するために、通常、メッキ仕上げが選択されます。 最適な選択は、露出、メンテナンス サイクル、および終端方法によって異なります。

Q: 編み幅と編み構造のどちらが重要ですか?

構造は少なくとも幅と同じくらい重要です。多くの場合、ストランド数/直径、織りの堅さ、終端品質によって、耐久性と実際の抵抗の安定性が決まります。

Q: アースストラップが熱くなるのはなぜですか?

加熱は通常、表面処理が不十分、接触面積が小さい、トルクが緩い、またはハードウェアが不適切であるなど、接合部の抵抗を示しています。三つ編みは大丈夫かもしれません。インターフェイスが原因です。

Q: 銅編組ワイヤの RFQ には何を含めるべきですか?

用途、長さ、幅/厚さの範囲 (またはターゲット断面)、環境、動作/振動の説明、終端の詳細 (穴のサイズ/間隔、ラグ)、および必要な文書が含まれます。

最後に

購入する銅編組線それらを「ただの銅」として扱うのをやめ、電気と動きの間の動作するインターフェイスのように扱うようになると、簡単になります。 環境を定義し、終端をロックし、品質を検証し、接触物理学を考慮して設置すれば、最も高価な種類の障害である断続的な障害を回避できます。
