はんだ吸い取り線の編組線を使用すると、はんだ除去がよりクリーンかつ安全になるのはなぜですか?

記事の概要

• 編組銅はんだ除去の原理を説明します。
• 一般的な失敗 (パッドの浮き、ボードの焦げ、残留物、再作業の遅さ) を根本原因にマッピングします。
• 幅、織り方、フラックスのスタイル、パッケージング、一貫性など、実用的な購入/選択の枠組みを提供します。
• 熱を最小限に抑え、毛細管現象を最大限に高める反復可能なテクニックを説明します。
• 簡単な参照表と「クイック レスキュー」トラブルシューティング セクションを提供します。
• サプライヤーを選択する前にバイヤーや技術者が尋ねる最も一般的な質問に答えます。

はんだ吸い取り線編組線とは何か、そしてそれが実際に何を解決するか

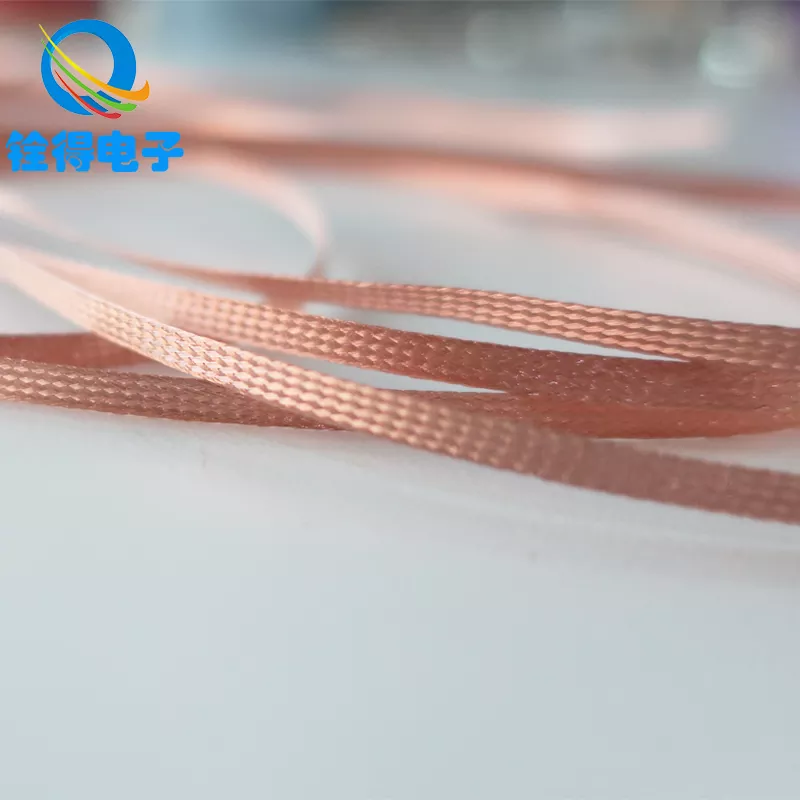

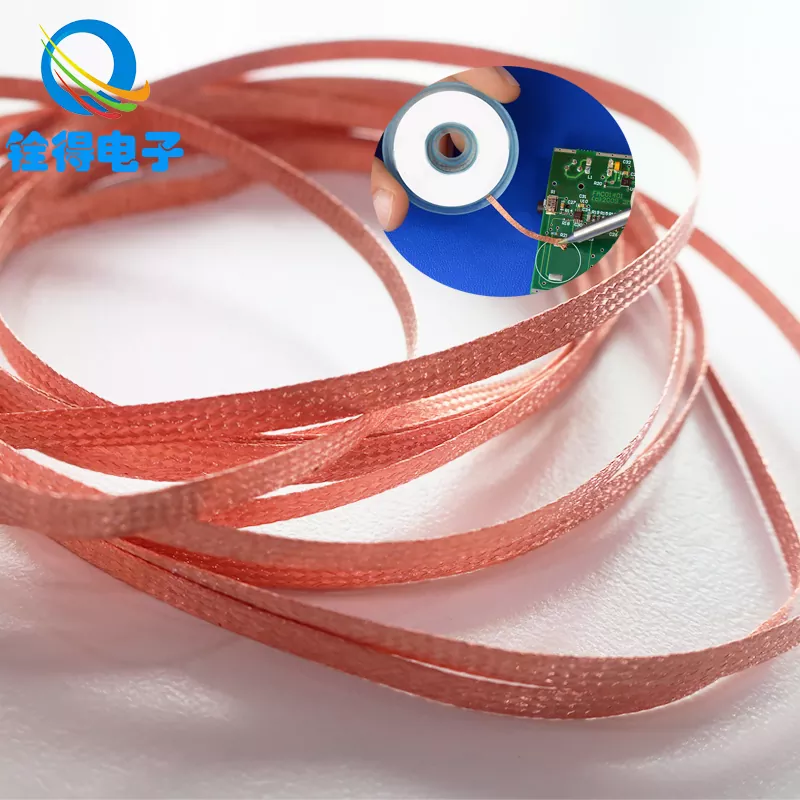

はんだ吸い取り線編組線は、毛細管現象によって溶融したはんだを接合部から引き離すように設計された、しっかりと編まれた銅編組です。 これは、はんだが液体になった瞬間に機能する「はんだスポンジ」のようなものだと考えてください。編組の細いチャネルがはんだを引き込み、冷えるにつれてそこに固定します。 簡単そうに聞こえますが、これにより、一般的なリワーク ツールが苦労するいくつかの実際のベンチ問題が解決されます。

• よりクリーンなジョイント:余分なはんだを除去し、パッドを平らにして再はんだ付けの準備を整えます。
• より安全なコンポーネントの取り外し:パーツをボードからこじ開けたり、揺り動かしたりする必要性が軽減されます。
• 手戻りリスクの低減:正しく使用すると、「再溶解して希望する」よりも熱にさらされる時間が短縮されます。
• 小さなパッドでのコントロールの向上:ファインピッチのICパッド、小型パッシブ、吸引力が強すぎる繊細なトレースに最適です。

キーワードは「正しく使えば」です。三つ編みが原因であるとされる失敗の多くは、実際には技術または選択の問題です。つまり、間違った幅、不適切なフラックス活性、過度の圧力、 または、ラミネートを調理するのに十分な時間アイロンを所定の位置に置いたままにします。

はんだ除去によくある問題点と本当の原因

自分の仕事に適した三つ編みを選ぶ方法

「とにかく安いもの」でブレードを購入すると、ボードのスクラップ、やり直し時間、一貫性のない結果により、多くのチームがより多くの費用を支払うことになります。 実用的な選択フレームワークは、いくつかの測定可能な要素に焦点を当てています。

• 幅：ブレードの幅をパッド/ジョイントのサイズに合わせます。幅が広すぎると熱が無駄になり、吸収が遅くなります。狭すぎる場合は、繰り返し通過する必要があります。
• 織りと密度:一貫した編組構造により、予測可能な毛細管チャネルと安定したはんだ吸収が実現されます。
• フラックスタイプ (またはフラックスなし):プレフラックスブレードは作業をスピードアップします。独自のフラックスを使用する場合、フラックスなしの編組により最大限の制御が可能になります。
• 銅の純度と酸化制御:よりきれいな銅はより速く濡れ、はんだをより均一に吸収します。
• 梱包と保管:密封された清潔なパッケージは、特に湿気の多い環境や粉塵の多い環境でのパフォーマンスの維持に役立ちます。

ファインピッチ SMD コネクタとスルーホール コネクタの間で作業が切り替わる場合は、少なくとも 2 つの幅をストックし、どの幅をどのタスクに使用するかを標準化することを検討してください。 この 1 つの決定により、ほとんどの人が予想するよりもオペレータのばらつきが軽減されます。

リフティングパッドを使用しないはんだ吸い取り線編組線の使用方法

ここでは、パッドを保護し、結果の一貫性を保つ反復可能な方法を紹介します。これは、高価なアセンブリや微細なトレースを扱う場合に特に重要です。

1. ジョイントを準備します。頑固な接合部に少量の新しいはんだを追加します (はい、はんだを除去するためにはんだを追加します)。新しい合金は熱伝達を助け、濡れを改善します。
2. フラックスを意図的に使用する:フラックスが塗布された編組であっても、接合部に互換性のあるフラックスを少し塗るだけで、編組へのはんだの流れが劇的に改善されます。
3. 最初に三つ編みを配置してからアイロンをかけます。編組をはんだの上に平らに置きます。アイロンの先端を三つ編みの上に置きます。これにより、パッドがチップの直接接触から保護され、熱がより均一に広がります。
4. 最小限の圧力、短い滞留:熱と毛細管現象に任せましょう。強く押していることに気付いた場合は、停止して幅/温度/流束を調整してください。
5. 「絵を描く」ように動きます。はんだが流れ始めたら、編組に沿って数ミリメートルゆっくりとスライドさせて、新しい編組を露出させます。 積極的に引きずらずに、編組が積み重なるにつれてスムーズに進めてください。
6. はんだが捕捉されたら、真っすぐに持ち上げます。アイロンと三つ編みを一緒に外し、きれいに持ち上げて外します。取り付け中にはんだが再凝固した場合は、持ち上げる前に軽く再加熱してください。
7. 使用した三つ編みをトリムします:飽和したセクションを再利用しないでください。それを切り捨ててください。負荷がかかった編組はヒートシンクとなり、はんだが再付着する可能性があります。

幅、光束、代表的な用途の選定表

この表を実際的な出発点として使用してください。正確なサイズはサプライヤーによって異なりますが、論理は同じです。物理的なはんだ領域と洗浄の必要性に合わせて編組の幅を調整します。

トラブルシューティングとベストプラクティス

結果が間違っていると思われる場合は、推測せずに診断してください。これらの簡単なチェックにより、ほとんどの問題は 1 分以内に解決されます。

実生活における「良い三つ編み」とはどのようなものなのか

2 つの三つ編みは、写真では似ていても、ベンチではまったく異なる動作をすることがあります。生産、修理工場、または品質管理されたラインから調達している場合、 再現性に影響を与える特性に注意してください。

• 一貫した織り:均一なテクスチャにより、はんだがランダムなスポットに「流れる」のではなく、均一に流れることができます。
• ロールからロールまで安定したパフォーマンス:オペレーターはバッチごとにテクニックを再学習する必要はありません。
• きれいな銅表面:濡れが速いということは加熱時間が短いことを意味し、パッド損傷のリスクが直接低下します。
• 実用的な梱包:絡みや汚れを防ぐディスペンサーにより、時間を節約し、廃棄物を削減します。

多くのバイヤーは、リードタイム、バッチトレーサビリティ、編組オプションをさまざまなリワークステーションに適合させる能力など、サプライヤーの信頼性にも関心を持っています。 東莞全徳電子有限公司は、基板を犠牲にすることなく速度が重要となる実際のリワーク条件向けに構築された編組線ソリューションに焦点を当てています。 日々の修理に汎用の組紐が必要な場合でも、標準化されたプロセスのためのより管理されたオプションが必要な場合でも、一貫したサプライヤーを選択することで、チームやシフト全体で安定した結果を維持できます。

よくある質問

最後に

はんだ除去は、無秩序ではなく、制御されていると感じる必要があります。三つ編みを仕事に合わせて、テクニックを優しく再現性を保つと、はんだ吸い取り線編組線は、再加工速度と仕上げ品質を向上させながら基板を保護する最も簡単な方法の 1 つになります。 チームが一貫性のない結果、パッドの損傷、または厄介なクリーンアップに対処している場合、通常は「オペレーターのスキル」だけではなく、編組の選択と使用法を標準化することで違いを生むことができます。
