EMI シールドとケーブル保護に編組銅管が最適な選択肢であるのはなぜですか?

現代の電子機器は小型化、高速化が進み、ノイズの影響を受けやすくなっています。これは素晴らしいことですが、完全に「機能する」ケーブルでもランダムなリセット、不安定な信号、またはコンプライアンス テストの不合格が発生するまでは問題ありません。電磁干渉、静電気放電、または堅固なアセンブリ内で擦れたり挟まれたりし続ける配線に対処している場合は、編組銅管これは、システム全体を再設計せずに実装できる最も実用的な修正の 1 つです。

抽象的な

この記事では、編組銅管機能、それが解決する一般的な問題 (EMI、摩耗、静電気の蓄積、機械的ストレス)、および環境に適した構造を選択する方法について説明します。また、明確な選択チェックリスト、設置のベスト プラクティス、材料オプション (裸銅、錫メッキ銅、銀メッキ銅、ステンレスのバリエーション) を実際のユースケースに適合させるのに役立つ比較表も用意されているため、過剰な支払いや過小な仕様、または利点を打ち消す方法での設置を避けることができます。

目次

1. 問題点を編組銅管で解決
2. 編組銅管とは何か、そしてその仕組み
3. 適切な編組銅管の選び方
4. 材質と構造の比較表
5. 設置と接地のベストプラクティス
6. 一般的に使用される場所
7. 実際に重要な調達と品質チェック
8. よくある質問
9. 結論

概要

• 問題が EMI、静電気、摩耗、またはきつい曲げ疲労であるかどうかを特定します
• シールド性能と「カバレッジ」が実際に何を意味するのかを理解する
• 環境（湿度、塩分、熱）に適した材料仕上げを選択してください。
• ケーブルを詰まらせたり隙間を残さずに収まるように、正しいサイズに調整してください。
• シールドが「装飾」にならないように、適切な終端を使用して取り付けてください。
• 簡単なチェックで検証: 導通性、適合性、接地の完全性

問題点を編組銅管で解決

人々は通常、次のことを検索し始めます編組銅管何かが「謎に」故障したとき、特にモーター、インバーター、スイッチング電源、リレー、または高密度のワイヤーハーネスを備えたアセンブリで。最も一般的な問題点は次のとおりです。

• 不安定な信号と EMI の問題:ノイズ結合は、データエラー、センサードリフト、音声ノイズ、またはデバッグが困難な断続的な通信障害を引き起こす可能性があります。
• EMC またはコンプライアンス テストに失敗した場合:機能テストには合格しましたが、エミッションや感受性テストはうまくいきません。多くの場合、シールドの隙間や接地が弱いことが原因です。
• 摩耗と機械的磨耗:金属エッジ、可動アセンブリ、または振動の多いシステムを通って配線されたケーブルは、時間の経過とともに絶縁体が摩耗する可能性があります。
• 静電気の蓄積:乾燥した環境や移動するケーブルキャリアでは、静電気が蓄積し、敏感なコンポーネントに放電する可能性があります。
• タイトな配線と繰り返しの曲げ:一部の保護スリーブは硬かったり、かさばったりします。編組チューブは、ハーネスと一緒に曲げたり曲げたりしながら保護を追加します。

重要なアイデアは、編組チューブは単なる「スリーブ」ではないということです。これは、正しく指定され設置されている場合、干渉を軽減し、配線を保護し、不要な電気エネルギーの制御された経路を提供できる機能層です。

編組銅管とは何か、そしてその仕組み

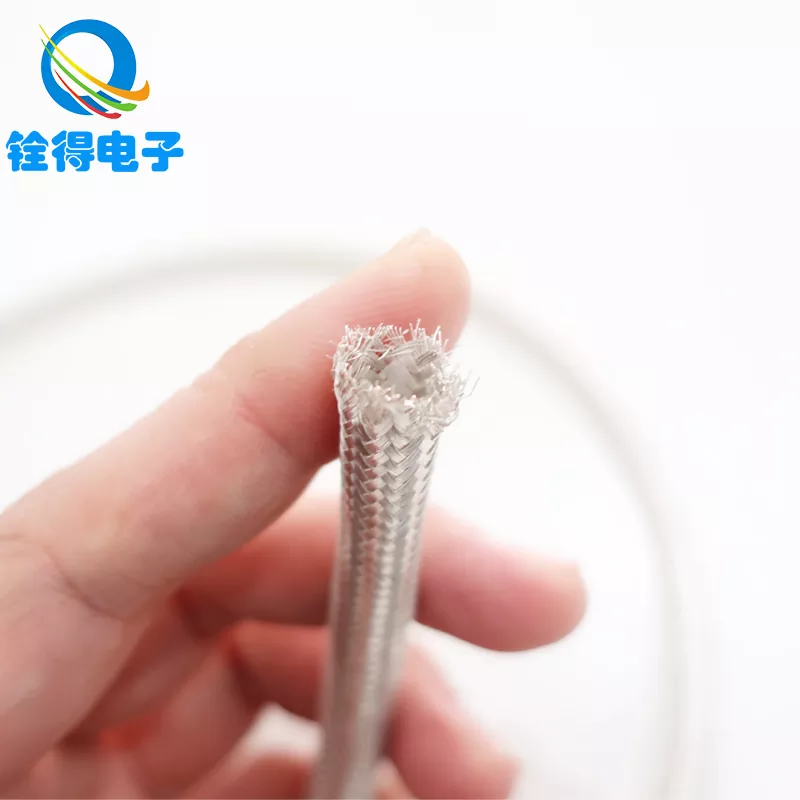

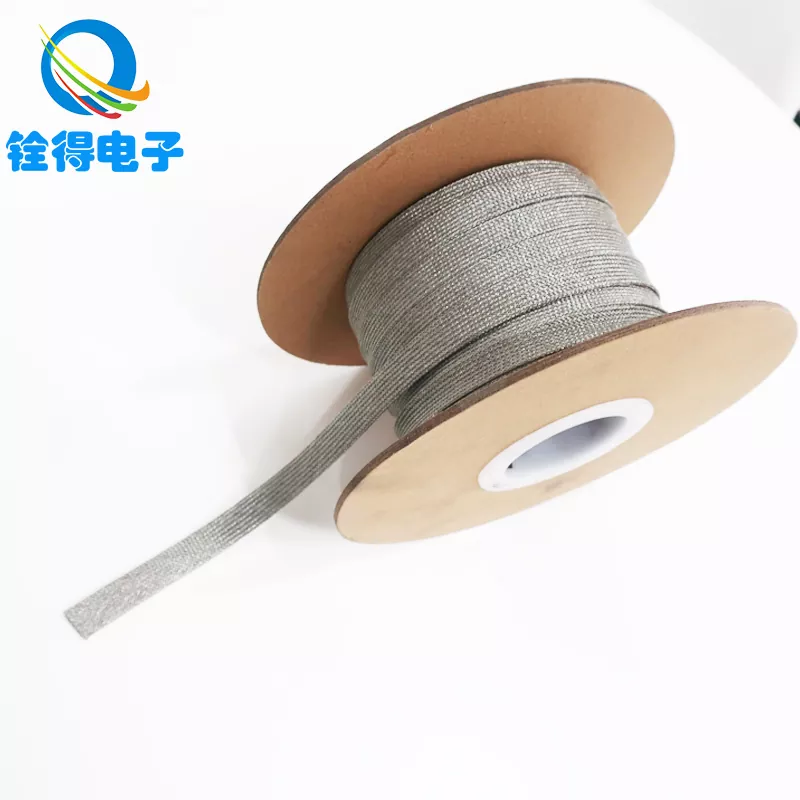

A 編組銅管導電性ワイヤストランドを柔軟なスリーブに編んで作られた管状メッシュです。ケーブル束の周囲に導電ネットワークを形成するため、次のような効果があります。

• 電磁干渉を軽減する敏感な導体を導電性バリアで囲むことによって
• 排出量を削減する外部に放射されるノイズを封じ込めて
• 静電気放電機能を提供します適切なアース経路に接続されている場合
• 機械的保護の向上摩耗、圧縮、擦り傷に対する耐性

実際のシステムでは、パフォーマンスは編組の密度、被覆率、ワイヤの直径、そして最も重要なことに、編組の終端と接地の方法などの詳細に依存します。終端処理が不十分な高品質の編組は、正しく取り付けられた平均的な編組よりもパフォーマンスが低下する可能性があります。

適切な編組銅管の選び方

を選択する編組銅管大切なのは「最も高価な」オプションを選ぶことではありません。真空管の特性を環境や故障モードに適合させることが重要です。このチェックリストを使用してください。

• 主な目標を定義します。EMI シールド、摩耗保護、静電気放電、接地連続性、またはその組み合わせ?
• 環境を確認します。屋内の乾燥、湿気、塩水噴霧、高温、化学物質への曝露、または屋外の囲い?
• ケーブル束のサイズを測定します。ハーネスの外径 (OD) に加えて、コネクタの拡張の必要性も考慮されます。
• 材質/仕上げを決定します。管理された環境向けには裸銅、耐食性のために錫メッキ、特別な導電性が必要な場合には銀メッキ、過酷な条件向けにはステンレスのオプションがあります。
• 編組の被覆率と密度を確認します。通常、被覆率が高くなるとシールドが向上しますが、空気の流れが減少し、剛性が増加する可能性があります。
• 終了方法を計画します。クランプ、圧着、はんだ付け、シールド終端バンドなど、これは多くの人が予想している以上にパフォーマンスに影響を与えます。

実際のサイズ決定ルール: 無理に束ねることなく、束にスムーズにフィットする内径を選択してください。きつすぎると編組が変形します（ケーブルにストレスがかかります）。緩すぎると、隙間ができたり、動きが出たり、接触が不安定になったりします。

材質と構造の比較表

設置と接地のベストプラクティス

多くのシールド プロジェクトが失敗するのはここです。編組が「悪い」からではなく、設置によって効果がなくなるからです。シンプルかつ規律を保ってください。

• 継続的なカバレッジを維持します。干渉のための漏れ経路を作成する大きな隙間、開いた部分、または突然の直径の変化を避けてください。
• 正しく終了します:可能な場合は、編組の周囲に一貫した 360 度の接触を生み出すクランプまたは終端バンドを使用してください。
• 意図を持って接地する:シールド性能が必要な場合は、低インピーダンス パスを使用して編組を安定した接地基準に接続します。長くて細い「ピグテール」は、高周波での効果を低下させる可能性があります。
• 端を保護します。熱収縮または機械的歪み緩和を追加して、ほつれを防止し、下にある絶縁体への鋭いエッジによる損傷を軽減します。
• 動きを考慮して:ハーネスを動かすときは、編組がストレスポイントにならないように、十分なたるみを持たせてください。

簡単な検証の習慣: 取り付け後、編組の長さ全体で導通チェックを行い、終端点がしっかりと機械的に接触していることを確認します。編組が最後に自由にねじれる場合は、「シールド」が思ったように接着されていない可能性があります。

一般的に使用される場所

わかります編組銅管敏感な信号とノイズの多いパワー エレクトロニクスや厳しい配線制約が混在するあらゆる業界で。一般的なシナリオには次のようなものがあります。

• コンピュータおよびデータ機器:内部データと電力線を干渉や機械的磨耗から保護
• 通信システム:外部干渉を最小限に抑え、ハーネス間のクロストークを低減します。
• 自動車エレクトロニクス:複雑な車載電磁環境における安定した動作をサポート
• 産業オートメーション:PLC制御配線、モータードライブ、センサーハーネス周りのケーブル保護
• 医療機器:精密機器および診断システムの電磁安定性の向上

システムにスイッチング、ラピッドトランジェント、または高密度のハーネス配線が含まれている場合、編組スリーブは、特にボードの再設計、ケーブルルートの変更、またはあらゆる場所に大規模なフィルタリングを追加する場合と比較して、最もコスト効率の高い改善策の 1 つとなります。

実際に重要な調達と品質チェック

すべての編組チューブが同じというわけではありません。 2 つのチューブは一見すると同じように見えますが、実際のアセンブリではまったく異なる動作をすることがあります。サプライヤーを評価するときは、次のような具体的な指標に焦点を当ててください。

• 均一な編組構造:一貫した織りで弱点を減らし、取り付けの再現性を向上させます。
• 安定した寸法:内径と膨張挙動はバッチ全体で予測可能である必要があります
• 材料と仕上げの一貫性:メッキ/仕上げの品質は耐食性と長期的な電気的安定性に影響します
• 機械的な取り扱い:優れた組紐は、ルーティング中のほつれ、変形、引っ掛かりに耐えます。
• カスタマイズのサポート:ハーネスの直径、長さ、または終端処理のニーズが異なる場合は、カスタマイズすることで時間を節約し、組み立てのリスクを軽減できます。

この場合、経験豊富なメーカーと協力することで試行錯誤を減らすことができます。例えば、東莞全徳電子有限公司 は、複数のアプリケーション環境にわたるシールドとケーブル保護を目的とした編組銅チューブのオプションを提供し、スリーブの配線と終端の計画に応じて、さまざまな材料の選択と仕様をサポートできます。

よくある質問

Q1: 編組銅管はシールドと物理的保護の両方に機能しますか?
答え:はい。電磁干渉を軽減すると同時に、ケーブルを摩耗や圧縮から保護します。バランスは編組密度とチューブの取り付け方法によって異なります。

Q2: 錫メッキ銅は常に裸銅よりも優れていますか?
答え:いつもではありません。裸銅は制御された環境で優れたパフォーマンスを発揮し、多くの場合コスト効率が高くなります。湿度、酸化のリスク、または過酷な環境での長寿命が重要な場合には、錫メッキ銅がより賢い選択となります。

Q3: ケーブル束に合わせて編組銅管のサイズを決めるにはどうすればよいですか?
答え:バンドル全体の外径 (ジャケットの厚さを含む) を測定し、力を入れずにスライドできる内径を選択します。バンドルにコネクタがある場合は、拡張可能なスリーブを検討するか、終了前に取り付けを計画してください。

Q4: 編組スリーブを使用してもシールドが「機能しない」場合があるのはなぜですか?
答え:最も一般的な理由は、終端または接地が不十分であることです。編組が適切に接着されていない場合（または接地経路が高インピーダンスの場合）、シールド効果が大幅に低下する可能性があります。

Q5: 編組銅管は静電気防止に役立ちますか?
答え:制御された放電経路に接続されている限り、可能です。編組の導電性は、静電気の蓄積を予期せずに蓄積したり放電したりするのではなく、消散するのに役立ちます。

結論

EMI と闘っている場合、断続的な障害を追跡している場合、またはストレスの高い配線パスでハーネスを保護しようとしている場合、編組銅管これは、設計全体をひっくり返すことなく、大きな結果をもたらすことができるアップグレードの 1 つです。重要なのは、環境に適した材料を選択し、適切なサイズを設定し、継続的なシールドと信頼性の高い接触を維持する方法で終端することです。

適切な仕様を選択するためのサポートが必要な場合、または実際のアセンブリでの頑固な干渉や耐久性の問題を解決しようとしている場合は、東莞全徳電子有限公司は、用途に合わせた編組銅管オプションでプロジェクトをサポートできます。 「推測」から、よりクリーンで信頼性の高い配線ソリューションに移行する準備はできていますか?お問い合わせ要件について話し合い、実用的な推奨事項を得ることができます。
