柔軟で低抵抗の接続に銅編組ワイヤを選択する理由

抽象的な

銅編組線接地システム、配電、溶接装置、開閉装置、バッテリー、および振動が発生しやすい機械内部の「静かなヒーロー」です。バイヤーは通常、「編組」というアイデア自体には苦労しません。彼らは、不安定な接地、過熱したジャンパー、ラグのひび割れ、予期せぬダウンタイム、バッチごとの品質のばらつきなどの結果に苦労しています。このガイドでは、銅編組ワイヤの仕組み、銅編組ワイヤが単線導体より優れている点、適切な編組を指定する方法、および最も一般的な調達ミスを回避する方法を詳しく説明します。その過程で、アプリケーションを適切な構造に適合させることができるように、選択チェックリスト、実践的な比較表、およびトラブルシューティングのセクションが表示されます。

目次

• 概要
• 銅編組線とは何ですか?またどこで使用されますか?
• 銅編組ワイヤはどのような問題点を解決しますか?
• 適切な三つ編みを指定するにはどうすればよいですか?
• 実際の表で比較した三つ編みオプション
• 編組接続の取り付けと維持はどのように行うのですか?
• トラブルシューティング: 編組が過熱したり故障したりするのはなぜですか?
• バイヤーにとって実際に重要な品質チェックは何ですか?
• よくある質問
• 最後に

概要

• 銅編組線と典型的な「ジャンパー/アース ストラップ」の使用例を定義する
• 購入者の悩みのポイントを測定可能な技術要件に結びつける
• 主な仕様項目の説明: 断面、素線数、メッキ、絶縁、終端
• 意思決定表と購入者チェックリストを提供する
• ホットスポットや初期故障を防ぐカバーの取り付け方法
• 過熱、腐食、擦り切れ、亀裂のトラブルシューティング マップを共有する
• 一貫した品質とトレーサビリティのためにサプライヤーに何を要求すべきかを示す

銅編組線とは何ですか?またどこで使用されますか?

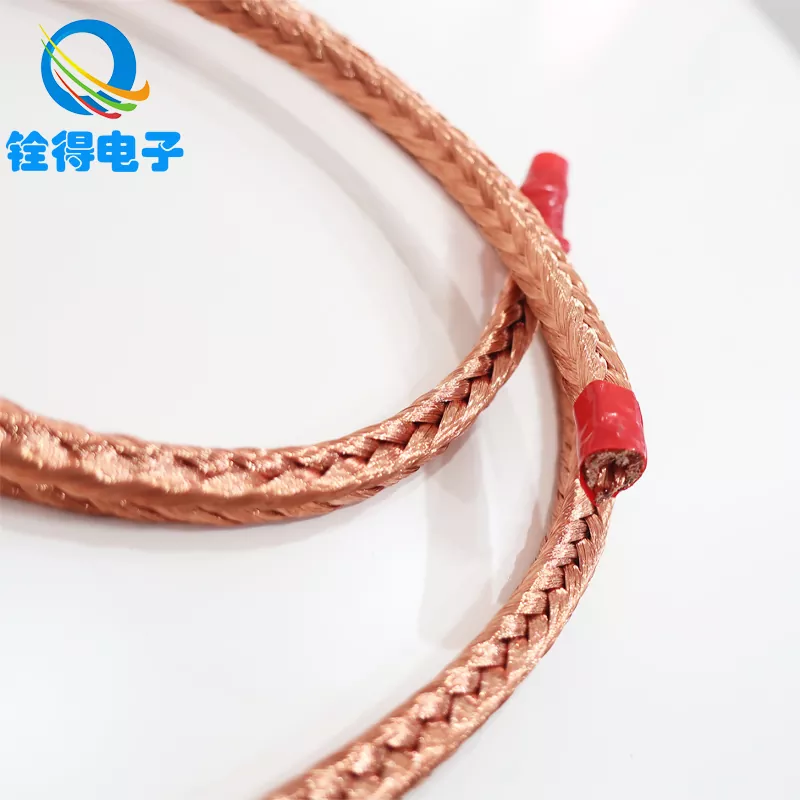

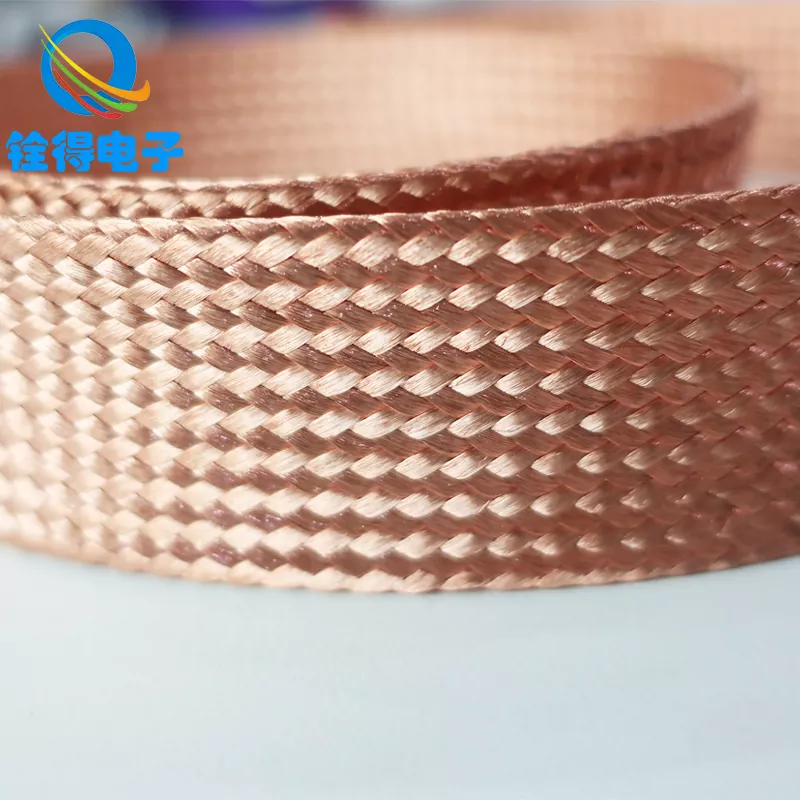

銅編組線は、多数の細い銅より線を平らまたは管状の編組に織り込むことによって作られた柔軟な導体です。 1 つの剛性コアに電流を強制的に流すのではなく、編組は電流を複数のストランド全体およびより大きな表面積全体に分散させます。この構造が、動き、振動、繰り返しの屈曲によって固体導体が疲労するような場所で編組線が非常に人気がある理由です。

一般的なアプリケーションには次のものがあります。

• アースおよびボンディングストラップキャビネット、パネル、バスバー、エンクロージャ用
• フレキシブルジャンパー開閉装置、変圧器、UPS システムなど
• バッテリーとインバーターの接続振動や熱サイクルが頻繁に起こる場所
• 溶接設備および大電流の一時的な接続
• 鉄道、自動車、産業機械耐振動接地が必要
• EMI対策低インピーダンスが重要となるシールド/接地経路内

実際のビルドの多くでは、編組自体が唯一のコンポーネントではありません。終端の選択 (ラグ、フェルール、溶接端)、メッキ、および絶縁によって、数か月または数年の使用後に接続が安定するかどうかが決まります。

銅編組ワイヤはどのような問題点を解決しますか?

ほとんどのバイヤーは、文字通り焼けてしまった後の銅編組線を探しに来ます。ここでは、Braid が修正するように設計された問題点と、別の部品番号で同じ障害が再現されないように注意すべき点を示します。

• 振動による導体の亀裂
  単線や多くのケーブル構造は、機器が振動すると加工硬化して終端付近に亀裂が入る可能性があります。編組導体は応力を多くの素線に分散させ、疲労点の集中を軽減します。
• 接合部のホットスポット
  編組の「銅の不足」が原因で過熱が起こることはほとんどありません。これは通常、圧着不良、不均一な圧縮、酸化、ラグ サイズの不一致など、接触抵抗が高いことが原因で発生します。丁寧に作られた編組と適切に設計された終端により、抵抗が低減され、温度上昇が抑制されます。
• 信頼性の低い接地と迷惑な障害
  グランドパスには一貫した低インピーダンスが必要です。編組ストラップは、ドア、ヒンジ、モーター、または可動アセンブリが移動したときにその柔軟性により接触の完全性が維持されるため、多くの場合選択されます。
• 湿気の多い環境または沿岸環境での腐食
  裸の銅は酸化する可能性があります。過酷な環境では、多くの購入者が好む錫メッキ銅編組線耐食性が向上し、表面の導電性が長期にわたって安定します。
• 組み立ての頭痛
  三つ編みは狭いスペースや角の周りに配線するのが簡単です。ただし、ストランド数や織り密度が間違っている場合、取り付け業者は、ラグの下にほつれ、乱雑な切断、または不均一な圧縮が発生する可能性があります。

「購入者の真実」を 1 つだけ取り上げたい場合は、三つ編みの柔軟性は利点ですが、切断は結果です。両方を指定してください。

適切な三つ編みを指定するにはどうすればよいですか?

人々が「銅編組ワイヤが必要だ」と言うとき、それらは軽量のボンディング ストラップ、高電流ジャンパ、またはシールド ドレインなど、まったく異なるものを意味することがよくあります。見積もりの​​誤りや出荷の不一致を避けるために、アプリケーションファーストの詳細を使用してブレードを指定します。

1) 電気的要件: 電流、デューティサイクル、許容温度上昇

• 連続電流と断続電流 (および関連する場合はピーク電流) を定義します。
• 周囲温度、筐体の換気、近くの熱源を考慮してください。
• ストラップが接地/ボンディング用 (多くの場合、短くて低電圧) なのか、それとも負荷電流用 (多くの場合、より高い電流密度が懸念される) 用なのかを確認します。

2) 断面積と編組構造

• 等価断面(多くの場合 mm² で参照されます) は、編組のサイズを決定する実用的な方法です。
• 素線径と素線数柔軟性や耐久性に影響を与えます。一般に、より細いストランドを使用すると、柔軟性が向上します。
• 編み込みの幅と厚さ端子と配線制約の下での適合に影響します。

3) メッキと表面仕上げ

• 裸銅: 優れた導電性、制御された環境に最適。
• 錫メッキ銅: 耐食性が向上し、はんだ付けが容易で、産業および海洋に隣接する環境で一般的に選択されます。

4) 絶縁と保護

• いくつかの組紐は裸で提供されます。摩耗保護のために PVC、シリコン、PET スリーブ、または熱収縮材を使用するものもあります。
• ブレードが鋭利なエッジや可動部品の近くにある場合は、保護スリーブまたはジャケット付きのデザインを指定してください。

5) 終端: 信頼性を決定する詳細

• 圧着ラグ(リング/スペード): 適切なサイズと圧縮が行われている場合、一般的で高速かつ信頼性が高くなります。
• プレスまたは溶接端: ストランドの広がりを減らし、大量のアセンブリの一貫性を向上させることができます。
• 穴サイズ、タング幅、ボルトグレード: ここでの小さな不一致は、接合部の緩みや発熱の原因となります。
• 長さの許容差: 狭い囲いの中で人々が期待する以上に重要です。

実用的な調達方法の 1 つは、長さ、編組の幅/厚さ、終端タイプ、穴の直径、めっきを含む簡単な図面を共有することです。基本的なスケッチでも、1 週間のやり取りを避けることができます。

実際の表で比較した三つ編みオプション

編組接続の取り付けと維持はどのように行うのですか?

高級銅編組線でも、思いつきで取り付けた場合、故障する可能性があります。現場の問題のほとんどはジョイントの品質に遡ります。これは、抵抗を低く抑え、「謎の加熱」を防ぐ、クリーンで再現可能なアプローチです。

• 接触面の準備
  接着点の塗料、酸化物、破片を取り除きます。規格で必要な場合は、適切な酸化防止ペーストを使用してください。
• 正しいハードウェアトルクを使用してください
  トルクが不足すると、マイクロアークが発生し、発熱が発生します。過剰なトルクはラグを変形させ、有効接触面積を減少させる可能性があります。ハードウェアの仕様に従い、必要に応じてワッシャーを使用してください。
• 曲げ半径とストレインリリーフを制御
  ラグ部分を無理に強くねじらないでください。ブレードの終端ではなく、長さに沿って曲がるように、ブレードに緩やかなカーブを付けます。
• 摩耗から保護する
  編組が金属の端に擦れる場合は、スリーブまたはグロメットを追加してください。ほつれたストランドは乱雑であるだけでなく、故障の開始点になる可能性があります。
• 過酷な環境下での定期検査
  変色（熱）、緑色/白色の残留物（腐食）、ボルトの緩み、切断端のストランドの損傷を確認してください。

高振動機器は、短い慣らし運転期間後に最初に設置されたバッチを検査するという単純なルールから恩恵を受けます。ジョイントが冷却され安定した状態に保たれると、スケーリングがより安全になります。

トラブルシューティング: 編組が過熱したり故障したりするのはなぜですか?

銅編組が過熱している場合は、通常はそうなっているため、システムの問題として扱ってください。部品をやみくもに交換するのではなく、このクイック マップを使用して根本原因を見つけてください。

• 症状: ラグ付近の編組が熱くなっています。
  考えられる原因: 圧着不良、間違ったラグ サイズ、不十分な圧縮、接合部の酸化、ボルトの緩み、メッキの不一致、接触面の汚れ。
• 症状: 三つ編みの真ん中にホットスポットがある
  考えられる原因: 電流に対して小さすぎる編組、予期しないデューティ サイクル、熱源近くの配線、繰り返しの曲げによる内部ストランドの損傷。
• 症状：毛羽立ち、糸切れ
  考えられる原因: 鋭利なエッジの摩耗、張力緩和を行わない過度の動き、不適切な切断方法、摩擦経路でのスリーブの不足。
• 症状：腐食や変色
  考えられる原因: 化学薬品への曝露、湿気、異種金属との電気的相互作用、必要な場所に錫メッキが施されていないこと。
• 症状：断続的なアースまたはノイズ
  考えられる原因: 取り付けの緩み、ジョイントの下の塗装面、不十分な接触圧力、ボンディングポイントの汚れ。

測定できる場合は、次のことを実行してください。負荷をかけた温度上昇テストとジョイント全体のミリオームチェックにより、目視検査だけよりも早く問題が判明することがよくあります。

バイヤーにとって実際に重要な品質チェックは何ですか?

銅編組線を大規模に調達する場合、「見た目が良い」ことは品質計画ではありません。一貫性、トレーサビリティ、そして編組と結線がバッチ間で同じように動作するという証明が必要です。

賢明な購入者が通常要求するものは次のとおりです。

• 材質検証: 銅のグレードとメッキの種類 (裸/錫メッキ) を明確に記載
• 寸法の一貫性: 幅、厚さ、長さの公差、および終端の形状
• 終了処理制御: 圧着工具の規格または溶接/プレス方法の文書
• 電気的性能チェック: 耐性目標、サンプルベースの試験計画
• 機械的完全性: 該当する場合、ラグ/エンドフィッティングの引張試験
• 包装規律：輸送中のつぶれ、汚染、ストランドの変形の防止

安定した長期供給パートナーを求めるバイヤーにとっては、組立ラインの制約に合わせて編組の形状と終端をカスタマイズできるメーカーと協力することも価値があります。ここが東莞全徳電子有限公司 多くの場合、アース ストラップ、フレキシブル ジャンパ、およびアプリケーション固有の接続設計に適合できる銅編組線オプションを提供することで、出荷品の到着後に「適合させる」ことを強制されることがなくなります。

よくある質問

銅編組線と標準的なフレキシブルケーブルの違いは何ですか?

柔軟なケーブルは絶縁体内でストランドを束ねており、多くの電力用途に優れていますが、依然として終端付近に応力が集中する可能性があり、狭い配線経路ではかさばる可能性があります。銅編組ワイヤは編まれており、より平らであり、通常、振動が起こりやすいアセンブリで高い柔軟性、薄型配線、安定したボンディング/ジャンパ性能が必要な場合に使用されます。

裸銅編組線または錫メッキ銅編組線を選択する必要がありますか?

環境が乾燥していて管理されている場合、裸の銅はまったく問題ありません。湿気、結露、または最小限のメンテナンスで長い耐用年数を期待する場合は、腐食を遅らせ、時間の経過とともに接合面をより安定に保つことができる錫メッキ銅が一般的に好まれます。

電流に合わせて三つ編みのサイズを変更するにはどうすればよいですか?

必要な連続電流、ピーク電流 (存在する場合)、デューティ サイクル、および許容可能な温度上昇から始めます。次に、適切な等価断面積に合わせて、終端方法によって高い抵抗が発生しないことを確認します。不確かな場合は、プロトタイプを作成し、実際の負荷条件下での温度上昇を測定してください。

十分に厚く見えるのに、三つ編みが熱くなるのはなぜですか?

多くの場合、問題は三つ編みではなく、関節にあります。圧着不良、ラグの下の酸化、ボルトの緩み、または塗装された取り付け面により、接触抵抗が増加し、熱に変わる可能性があります。通常、正しい表面処理と制御された終了プロセスにより、この問題は解決されます。

銅編組線はEMIや電気ノイズの防止に役立ちますか?

特に、適切に設計された接地および接合戦略の一環として、これらを行うことができます。編組の形状は、接地の安定化に役立つ低インピーダンスの経路を提供できますが、EMI 制御はシステム レベルであり、ルーティング、エンクロージャのボンディング、接続の完全性がすべて重要です。

正確な見積もりを得るためにサプライヤーにどのような情報を送信すればよいですか?

必要な長さ、編組の幅/厚さ（または同等の断面）、裸か錫メッキか、絶縁体/スリーブの必要性、終端タイプ（ラグ/溶接/プレス）、穴の直径、数量、およびアプリケーションノート（振動、温度、環境）を提供します。多くの場合、単純な図を描くことが誤解を避けるための最も早い方法です。

最後に

動作時の信頼性を優先する場合、銅編組ワイヤは実用的なアップグレードです。導体のひび割れが少なく、接地がより安定し、時間が経っても「不思議なことに」緩まない接続が得られます。秘訣は、編組を商品として扱うのをやめ、エンジニアリングコンポーネントとして扱い始めることです。ジョブに合わせてサイズを決め、環境に合わせてめっきを指定し、抵抗と熱を決定する終端の詳細を制御します。

銅編組ワイヤ、特にアース ストラップやフレキシブル ジャンパ アセンブリの仕様、カスタマイズ、再現可能な品質を合理化したい場合は、実際の設置上の制約に編組構造を適合させることができるメーカーと協力してください。東莞全徳電子有限公司アプリケーションベースの編組選択とカスタマイズされた終端をサポートして、故障を減らし、組み立てを簡素化し、システムの動作をより低温でより安定に保つことができます。お問い合わせ要件について話し合うため。
