銅より線は電力ケーブルおよび制御ケーブルの信頼性をどのように向上させますか?

抽象的な

適切な導体の選択は、現実の世界でプロジェクトが失敗し始めるまでは簡単そうに見える決断の 1 つです。つまり、きつい導管内の過熱、終端での素線の断線、制御回路の読み取り値の不安定、振動疲労によるダウンタイムなどです。銅より線 多くの場合、導電性、柔軟性、機械的耐久性のバランスをとることで、これらの問題を正確に防止するために選択されます。この記事では、購入者にとって最も一般的な問題点 (電圧降下、曲げ半径、終端品質、腐食リスク、検査基準、サプライヤーの一貫性) について説明し、アプリケーションに適したより線の構造、サイズ、表面仕上げを指定する方法を示します。また、実用的なチェックリスト、比較表、明確な FAQ セクションもあり、「これで問題ないと考えています」から「これで十分だとわかっています」に移行できます。

目次

• 記事の概要
• お客様の問題点をこれで解決
• 銅より線とは
• 孤立が固体に勝つとき
• 推測せずに指定する方法
• 比較表
• 終了とインストールのヒント
• バイヤーが要求すべき品質チェック
• 一般的なアプリケーション
• 一貫したサプライヤーの選択
• よくある質問
• 結論

記事の概要

• 定義する銅より線そしてそれを防ぐために設計された問題
• 実際の購入者の悩みのポイントを指揮者の選択にマッピングする
• ストランディングの構造、サイジング、および表面のオプション (裸地と錫メッキ) について説明する
• 実用的な仕様チェックリストを提供する
• トレードオフを明確にするために比較表を表示します
• カバーの終了、検査、サプライヤーの検証
• 調達チームとエンジニアがよく抱く質問に答えます

お客様の問題点をこれで解決

指揮者について私が耳にする苦情のほとんどは、実際には金属に関するものではなく、指揮者が生き延びられなかったものについてのものです。ここに問題があります銅より線一般に、以下を削減するために選択されます。

• 終端部の亀裂または破損:繰り返しの曲げ、振動、またはタイトな配線により、固体導体が疲労する可能性があります。
• ホットスポットと過熱:小さすぎる導体や不十分な終端は、最も望ましくない場所で熱を発生させます。
• 電圧降下と不安定な動作:長いケーブル配線や高電流負荷は、規定を満たしていないワイヤに影響を与えます。
• 腐食による故障:湿気、塩気、化学物質への曝露は、導体や接続部を攻撃する可能性があります。
• サプライヤーからの一貫性のないバッチ:プロセス管理が不十分な場合、ストランド数、直径公差、および表面状態が変化する可能性があります。
• インストールと再作業が遅い:配線や終端の際にケーブルを使用すると、時間と労力がかかります。

銅より線とは

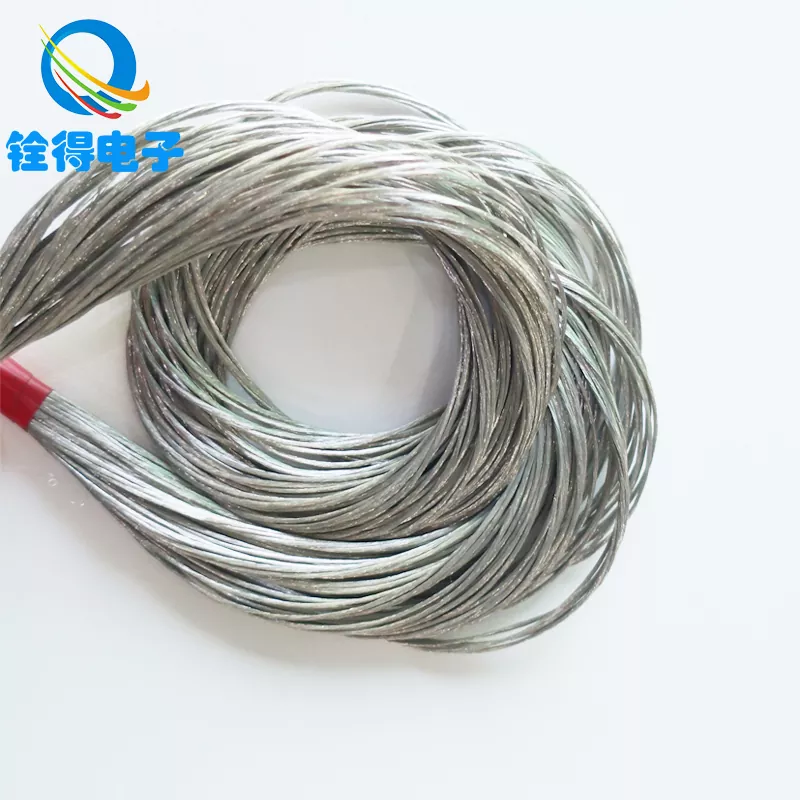

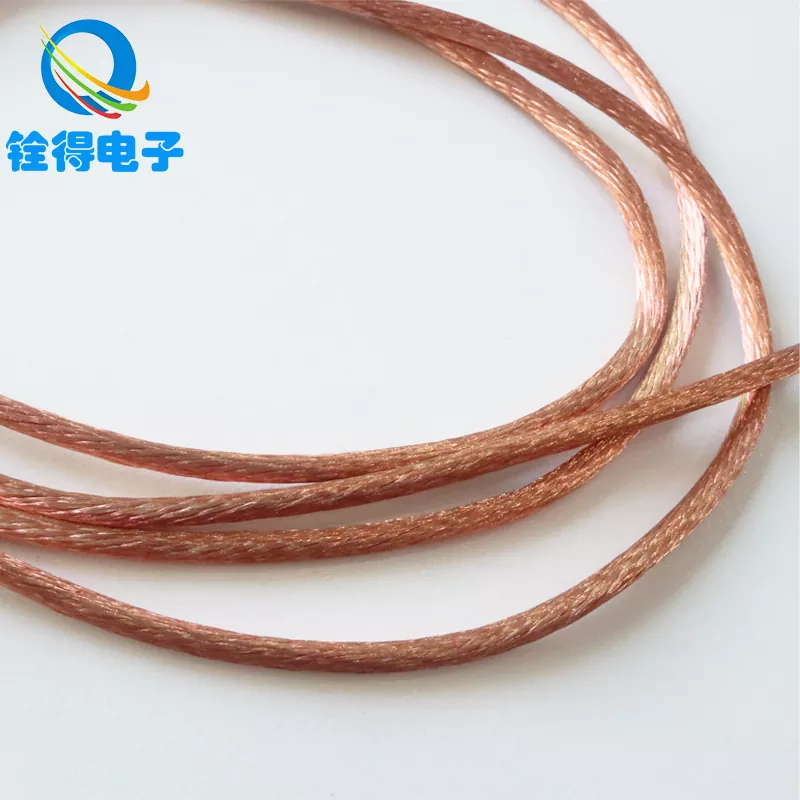

銅より線複数の小さな銅フィラメント (ストランド) を撚り合わせて、指定された断面積の単一の導体にすることによって作られた導体です。 1 つの硬い金属片の代わりに、多くのストランドにわたって機械的応力を共有する束が得られます。実際の設置では、モーターからの振動、ハーネスの屈曲、制御パネル内のきつい曲がり、キャビネットのドアの繰り返しの開閉など、ほとんどの実際の設置では動きが伴うため、この設計が重要になります。

「立ち往生」の部分は単なる快適性の機能ではなく、信頼性の機能でもあります。通常、より多くのストランド (および個々のストランド直径が小さい) は柔軟性が向上することを意味し、通常は応力点での疲労が少なくなります。問題は、柔軟性と適切な終了方法を一致させる必要があるということです。そうしないと、最も必要なところでメリットが失われる可能性があります。

孤立が固体に勝つとき

設置が完全に静的で、曲げ半径が大きく、振動が最小限に抑えられている場合は、単線導体でも完全に許容できます。しかし、立ち往生した指揮者は、次のいずれかの状況で勝利することがよくあります。

• 振動：モーター、コンプレッサー、ポンプ、ファン、コンベア、モバイル機器など。
• 頻繁な移動:ドアループ、ロボットアーム、ドラッグチェーン、手持ち工具、ポータブル発電機。
• 複雑なルーティング:タイトなパネル、複数の方向変更が可能なケーブル トレイ、コンパクトなデバイス。
• 高密度ハーネス:設置者がスピードと予測可能な処理を必要とする場合。
• メンテナンスサイクル:保守中にケーブルが妨害される環境。

私が実際に考えている方法: ケーブルがぶつかったり、引っ張られたり、曲がったり、振動したりすることが少しでも想像できる場合は、次のいずれかを選択してください。銅より線そして正しく終端を行ってください。

推測せずに指定する方法

多くの発注書は、パフォーマンスを左右する部品を定義せずに「銅線の撚り線」を指定しているために失敗します。以下は、エンジニアリング、調達、またはケーブル アセンブリ パートナーに渡すことができる明確なチェックリストです。

• 導体サイズ:AWG または mm²。電流負荷、許容電圧降下、および温度上昇によって選択されます。
• ストランディング構造:ストランド数と個々のストランド直径 (柔軟性はこれに依存します)。
• 表面仕上げ:裸銅または錫メッキ銅（耐食性とはんだ付け性のために選択されることが多い）。
• 焼きなまし状態:銅が柔らかいと柔軟性が向上します。より硬い銅は変形に耐えることができますが、曲がりが少なくなります。
• 動作環境：湿度、塩分、化学薬品、温度範囲、および予想される振動レベル。
• 終了方法：圧着、はんだ、フェルール、ラグ、またはネジ クランプ - それぞれが特定のより線スタイルを好みます。
• コンプライアンス要件:業界が特定の基準を要求している場合は、それをPOに明記してください。
• 梱包と取り扱い:スプールサイズ、カット長公差、ラベル表示、バッチトレーサビリティ。

購入者の重要な現実の 1 つは、より線構造を定義しないと、技術的にはサイズが一致していても、設置中にまったく異なる動作をするワイヤーを受け取る可能性があります。

比較表

この表を使用して、導体の選択をリスク、環境、および設置動作に合わせて迅速に調整します。

終了とインストールのヒント

「ワイヤ品質」に関する苦情の多くは、実際には終端の問題が隠れています。より線導体は単線導体よりも優れた性能を発揮しますが、これはストリッピングと終端処理中により線を保護した場合に限ります。

• 適切なストリッパーを使用してください。ストランドに傷が付くのを避けます。振動により傷がクラックスターターになります。
• ストランドの広がりを防止します。ネジクランプに陥った場合、フェルールを使用すると一貫性が大幅に向上します。
• 正しく圧着します:ラグを導体のサイズと撚り線のタイプに合わせます。可能であれば、クリンプハイト/形状を確認してください。
• 曲げ半径を考慮してください:終端近くのきつい曲げにより、繰り返し応力が発生します。緩やかな変化のあるルート。
• 熱を制御する:過熱すると絶縁体の劣化が促進され、接続部の抵抗が増加します。
• ラベルとトレース:特に制御配線の場合、誤配線は電気的な「ノイズ」の問題のように見えることがあります。

ハーネスを作成している場合は、動きがどこで発生するかを考慮し、それに応じてストランドの構造を選択してください。のポイント銅より線理論的な図面ではなく、機械的な現実を生き抜くことです。

バイヤーが要求すべき品質チェック

「見た目は問題ない」が、組み立て中に異なる動作をするバッチを受け取ったことがあれば、なぜ一貫性が重要であるかをすでにご存知でしょう。要求および検証できる実際的なチェックは次のとおりです。

• 導体直径と許容差:導体が端子と絶縁システムのサイズの期待を満たしていることを確認します。
• ストランド数とストランド直径:柔軟性と終端パフォーマンスの想定を保護します。
• 表面状態：きれいで均一な表面は接触抵抗を低減し、はんだ付けの信頼性を向上させます。
• 連続性と抵抗のサンプリング:プロセスのドリフトを早期にキャッチします。
• バッチトレーサビリティ:数か月後に問題が発生した場合に責任を負います。

多くの購入者にとって、目標は過剰なテストではなく、やり直しを防ぐことです。ちょっとした検証銅より線後でトラブルシューティングにかかる​​日数を節約できます。

一般的なアプリケーション

アプリケーションの範囲は広いですが、選択ロジックは通常同じです。つまり、現在のニーズと機械的ストレスの一致です。典型的な使用例は次のとおりです。

• 配電:開閉装置、パネル、バスリンク (適切なラグ付き)、インバーター、UPS システム。
• モーターと変圧器:振動と熱が実際の要因となる巻線とリード線。
• 制御および信号配線:オートメーションキャビネット、PLC配線、センサー（特に配線が厳しい場合）。
• ハーネスとケーブルのアセンブリ:電化製品、医療機器、照明、家庭用電化製品。
• 屋外または湿気の多い環境:錫メッキ導体と安定した終端の恩恵を受ける機器。

一貫したサプライヤーの選択

仕様を超えて、隠れた最大のリスクはサプライヤーの不一致です。紙上のサイズは満たしていても、撚り線、表面、または焼きなましがバッチごとに異なるワイヤは、密かに組み立て歩留まりを妨害する可能性があります。ベンダーの資格を取得している場合は、銅より線、安定した製造管理、明確なバッチ記録、反復可能な検査ルーチンの証拠を求めます。

東莞全徳電子有限公司 は、安定した撚り構造、管理された仕上げ、購入者が手戻りを減らし承認を迅速化するのに役立つ文書など、実際の製造ニーズに合わせて設計された銅撚線導体を供給しています。長期的な生産を目的として調達する場合、価格と同じくらいそのような一貫性が重要です。

• サンプルの承認をリクエストします:独自のプロセスでのストリッピング/終了動作を確認します。
• 構造をロックします。交換しても性能が変わらないように、ストランド数/直径を定義します。
• 梱包を確認してください:適切なスプールにより、ねじれや取り付けの損傷が軽減されます。
• トレーサビリティに関する同意:バッチ ID が意味のあるものであり、保持されていることを確認してください。

よくある質問

質問:は銅より線常に純銅よりも優れているのでしょうか？
答え:いつもではありません。配線が完全に静的で、特定の設置で最大限の剛性が必要な場合は、ソリッドが適切に機能します。通常、柔軟性、耐振動性、または配線の容易さが重要な場合には、より線が選択されます。

質問:ストランド数が多いほど、自動的に品質が高くなるのでしょうか?
答え:これは通常、柔軟性が高いことを意味し、移動または振動する用途での疲労寿命を向上させることができます。ただし、ストランドの広がりや不均一な接触を避けるために、正しい結線方法 (多くの場合フェルールまたは適切な圧着端子) を組み合わせる必要があります。

質問:裸銅の代わりに錫メッキ銅を選択する必要があるのはどのような場合ですか?
答え:腐食のリスクが高い場合（湿気、海洋大気、化学薬品への曝露）、またははんだ付けの安定性が重要な場合は、錫メッキ銅を選択してください。コストと最大の導電率が優先される制御された屋内環境では、多くの場合、裸銅が好まれます。

質問:ワイヤーのサイズが正しいと思われる場合、過熱の原因は何ですか?
答え:最も一般的な原因は、終端の問題 (ネジの緩み、圧着不良、素線の損傷) と配線の問題 (束ねられたケーブルによる熱の閉じ込め) です。ワイヤのサイズは役に立ちますが、多くの場合、実際の温度上昇は接続と設置方法によって決まります。

質問:「間違った」より線を受け取らないようにするには、注文書に何を記載すればよいですか?
答え:導体サイズ (AWG または mm²)、より線構造 (より線の数とより線の直径)、表面仕上げ (裸または錫メッキ)、および環境または終端の制約を指定します。 「銅の撚り線」のみを記述すると、アセンブリの動作が変化するバリエーションが発生する危険があります。

結論

信頼性の高い電気システムはスプレッドシートでは故障しません。厳しい曲がり、振動するパネル、湿気の多い筐体、急な終端などのストレス ポイントで故障します。銅より線は、強力な導電性と機械的弾力性を組み合わせ、ストレスポイントに合わせて設計されているため人気があります。より線構造を定義し、環境に適した表面仕上げを選択し、適切に終端処理すれば、やり直しやダウンタイムが大幅に削減されます。

オプションを評価している場合、または孤立した構造をアプリケーションに適合させるためのサポートが必要な場合は、次までお問い合わせください。東莞全徳電子有限公司電流、電圧、配線制約、環境の詳細を共有します。お問い合わせサンプルをリクエストしたり、次のプロジェクトに合わせた推奨事項をリクエストしたりできます。
