銅編組はどのようにして接地とEMI制御を改善できるのでしょうか?

抽象的な

銅編組は、システムが盤石であると感じるか、ノイズ、熱、断続的な障害のミステリーボックスになるかどうかを静かに決定する「小さな部品」の 1 つです。 熱くなるアースストラップ、ノイズが発生してノイズが発生するキャビネット、最悪の場合クラックが発生し続けるフレキシブル接続に対処したことがある場合は、 このガイドはあなたのためのものです。 Copper Braid が実際に何を行うのか、実際のインストールで失敗する理由、そしてそれを選択、終了、維持する方法を詳しく説明します。 アースとシールドは長期間にわたって安定した状態を保ちます。

目次

• 概要
• 現実世界の問題点は銅編組で解決
• 銅編組とは何か (そしてそうでないもの)
• 推測せずに銅編組を選択する方法
• クイック選択表
• 失敗しない終了とインストール
• 実践的なチェックと検証
• よくある間違いと簡単な修正方法
• 典型的な使用例と適切な三つ編みのマッチング
• よくある質問
• 次のステップ

概要

1. 問題点の特定: 熱、振動疲労、騒音、腐食、スペースの制約
2. 作業の種類を確認します: 接地ストラップ、ボンディング、シールド スリーブ、またはフレキシブル コネクタ
3. 組紐のタイプを選択します: 平らなストランドと管状ストランド、裸ストランドと錫メッキされたストランド、細いストランドと粗いストランド
4. 断面積、長さ、許容温度上昇などの目的に応じてサイズを決定します。
5. 正しく終端処理: 圧着、溶接/ろう付け、またははんだ付け (該当する場合のみ)
6. 現場での検証: 負荷時の抵抗、温度、「ウィグルテスト」

現実世界の問題点は銅編組で解決

人々が銅編組を「欲しがる」ことはほとんどありません。彼らが望んでいるのは、問題が起こらなくなることです。 Copper Braid は次のような主な問題点に対処するために構築されています。

• 断続的な接地振動、ドアの動き、または熱膨張によって引き起こされる
• EMIの問題不安定な信号、ノイズの多いセンサー、コンプライアンスの問題など
• ホットスポット堅固なケーブルでは繰り返しの動作に耐えられない柔軟なジャンパーの場合
• 腐食特に湿気の多い環境や塩分の多い環境での露出した結合点
• スペースの制限丸いケーブルが硬すぎるか、かさばりすぎて安全に配線できない場合

主な利点は柔軟性です。銅編組は、曲げ応力を多くの細い素線に分散させるため、硬い導体よりも動きに耐えることができます。 また、正しく取り付けられた場合、接着およびシールド用途に広い接触領域を提供できます。

銅編組とは何か (そしてそうでないもの)

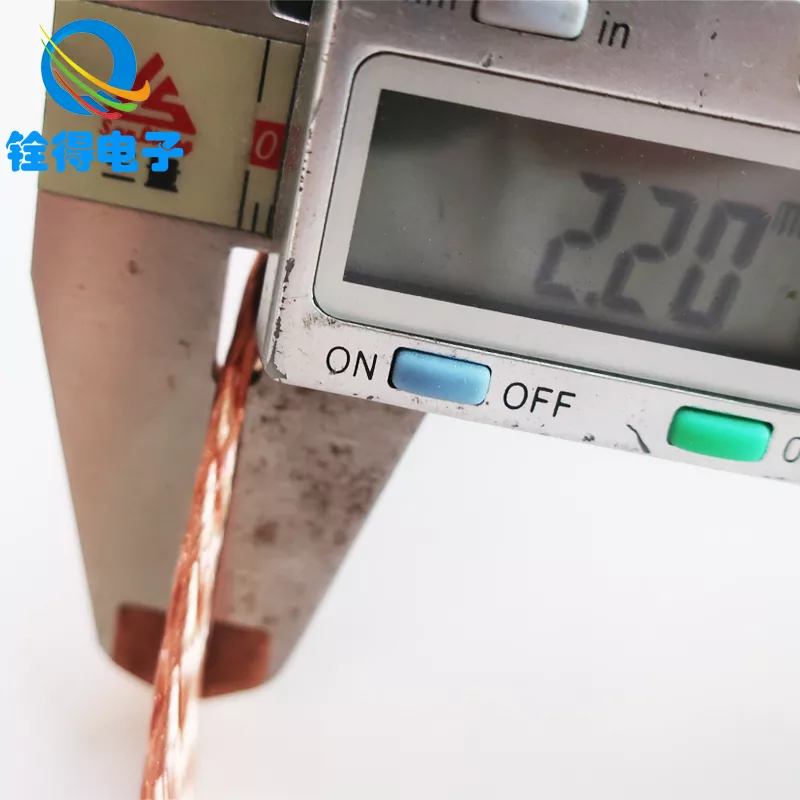

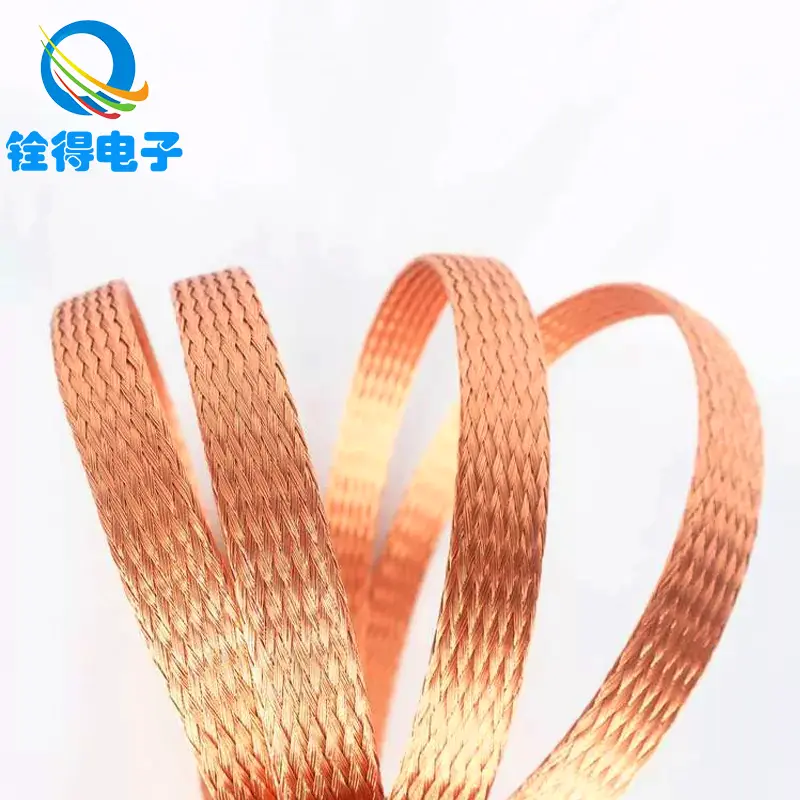

銅編組は、多くの銅のより線から作られた織られた導体です。として製造することができます平らな三つ編み(アースストラップ共通) または管状編組(ケーブル上のシールド スリーブとしてよく使用されます)。

優れている点:

• 柔軟な接着可動部品間（ドア、蓋、モーターフレーム、取り外し可能なパネル）
• 低インピーダンス経路形状と終端が最適化されている場合、より高い周波数で
• 機械的耐久性繰り返し屈曲した単一の固体導体と比較した場合

そうでないもの:

• 不十分な接地レイアウトに対する魔法の修正 (長いループとずさんな結合は依然として問題を引き起こします)
• 正しい導体のサイジングの代替品 (小さすぎると発熱します)
• 不良終端の影響を受けない (ほとんどの「編組障害」は終端障害です)

実際の調達では、次のようなことがよく見られます。裸銅そして錫メッキ銅。耐酸化性の点では錫メッキ銅が一般的です はんだ付けのしやすさが優先されます。裸銅は、最大限の導電率とコスト効率が重要となる、制御された乾燥した内装には強力な選択肢となります。

多くのエンジニアやバイヤーは、次のようなメーカーと協力しています。東莞全徳電子有限公司 カスタマイズされた銅編組オプションが必要な場合 さまざまな設置状況に合わせて、アース ストラップ、シールド スリーブ、またはカスタムのフレキシブル コネクタを選択できます。

推測せずに銅編組を選択する方法

「組紐 = 三つ編み」という考え方をやめ、生き残らなければならない仕事に基づいて決めると、銅組紐を選択するのが最も簡単になります。 このチェックリストを使用してください。

• 1) 電流と温度上昇:編組に（接着だけでなく）電流が流れる場合は、熱くなりすぎないようにサイズを調整してください。通常、加熱は最初に終端部で発生し、次に編組に沿って発生します。 迷った場合は、より大きな断面を選択するか、平行な複数の編組を選択してください。
• 2) 屈曲寿命と動作パターン:1 日に 10 回曲がるストラップと、継続的に振動するストラップは異なります。頻繁に屈曲する場合は、より細いストランドと十分なたるみを選択してください。 急な曲がりや「ヒンジポイント」を避けてください。
• 3) 環境:湿気、塩霧、化学物質の蒸気、屋外への暴露により、錫メッキ銅と保護された接合面が劣化します。 異種金属が関係する場合 (たとえば、アルミニウムに接着された銅編組)、適切なハードウェアと表面処理による腐食制御を計画します。
• 4) 形状と長さ:通常、短いほどパフォーマンスが向上します。動きを妨げない範囲で、編み込みをできるだけ短くしてください。 幅広で平らな編組は、長くて細いリードと比較して、接合面積を改善し、誘導効果を低減できます。
• 5) 終了方法：圧着、溶接/ろう付け、またははんだ付けのいずれかを早めに決定します。これにより、どのような編組構造とメッキが意味をなすかが決まります。 （そして、はい、解雇はほとんどの人が認めたがっている以上に重要です。）

クイック選択表

失敗しない終了とインストール

銅編組 が「不思議な」失敗をする場合、それは通常、終了が後付けのように扱われたことが原因です。 接続を持続させる方法は次のとおりです。

• 表面処理:清潔で明るい金属接触面は、「より厳しい締め付け」に打ち勝ちます。接着が必要な箇所の塗料/酸化物を除去し、必要に応じてその後接合部を保護します。
• 圧着は正しく行われています:編組の厚さと幅に適したラグとダイのプロファイルを使用してください。圧着が悪いと、高い抵抗と発熱が生じます。良好な圧着は機械的に安定します そして電気的に一貫しています。
• 溶接/ろう付けオプション:要求の厳しいアプリケーション (高電流または激しい振動) の場合、溶接またはろう付け終端は、クリープや熱疲労を最小限に抑え、はんだ付けよりも優れた性能を発揮します。 これは組み立てプロセスと材料によって異なります。
• はんだ付けには注意してください:はんだは編組を吸い上げ、柔軟なストラップをはんだ付けゾーンの端で切れる硬い「ストレスライザー」に変えることができます。 はんだ付けが必要な場合は、ウィッキングを制御し、張力を緩和してください。
• 張力緩和と配線:三つ編みに緩やかなカーブをつけます。鋭い折り目は避けてください。編組が端で擦れるのを防ぎます。 三つ編みが動く場合は、こすったり、ねじれたり、むち打ちしたりせず、スムーズに動く必要があります。

簡単なルール: 編組は終端点ではなく、柔軟な要素である必要があります。関節が蝶番になると、疲労亀裂が発生し、抵抗が増大します。

実践的なチェックと検証

銅編組 がその役割を果たしているかどうかを確認するためにラボは必要ありません。これらの実践的なチェックにより、ほとんどの問題を早期に発見できます。

• 抵抗チェック (ベースライン):取り付け後にジョイント間の抵抗を測定し、振動または熱サイクル後に再チェックします。
• 温度チェック（負荷時）：編組に電流が流れている場合は、システムを実行して、ラグと接触面にホット スポットがないか探します。
• 目視検査:黒ずみ、緑がかった酸化、切れたストランド、または金具の緩みを探してください。
• 小刻みなテスト:電源を切り、安全な手順に従ってアセンブリをゆっくりと曲げ、ジョイントが機械的に安定しているかどうかを確認します。

時間の経過とともに抵抗が増加する場合は、それを早期の警告として扱います。編組が「突然故障」することはほとんどありません。システムの信頼性がなくなるまで劣化します。

よくある間違いと簡単な修正方法

• 間違い：「フィットする」という理由で細すぎる三つ編みを使用する。
  修理：電流とデューティサイクルのサイズ。スペースが狭い場合は、複数の編組を平行にするか、異なる形状を検討してください。
• 間違い：はんだ付けしすぎて編組が硬い棒になってしまう。
  修理：圧着または制御された終端方法を選択し、張力緩和を追加してください。
• 間違い：塗装、酸化物、または汚染された表面への接着。
  修理：表面を適切に準備し、必要に応じて組み立て後に表面を保護します。
• 間違い：ループ状の長い編組がアンテナのように機能します。
  修理：短く、直接的で、機械的にサポートされるようにしてください。
• 間違い：異種金属接合部の腐食は無視します。
  修理：環境に適した適切なハードウェア、コーティング、接合部の保護を使用してください。

典型的な使用例と適切な三つ編みのマッチング

銅編組は、電気的ニーズと機械的ニーズの特定の組み合わせを解決するため、多くの業界で使用されています。 一般的な使用例と何を優先すべきかを次に示します。

• 制御キャビネットとエンクロージャ:ドアと取り外し可能なパネルの信頼性の高い接着を優先します。頑丈なラグが付いたフラットな銅編組ストラップが一般的です。
• オートメーションとロボティクス:屈曲寿命とひずみの軽減を優先します。モーション サイクルは、ほとんどの人が予想している以上に、不適切な配線に悪影響を及ぼします。
• パワーエレクトロニクス (インバーター、ドライブ、UPS):電流容量と熱安定性を優先します。実際の動作負荷下での温度を検証します。
• ケーブルシールドスリーブ:一貫した適用範囲と適切な終了技術を優先します。優れたスリーブでも端部の接続が不十分では、一貫した結果は得られません。
• 通信および計装:低ノイズのボンディングと、時間が経ってもドリフトしない安定した接続を優先します。

銅編組を調達する場合、最も役立つサプライヤーは、環境、動作、電流、および終端方法について尋ねます。これらの詳細が編組が動作するかどうかを決定するためです。 長期的なソリューションや定期的なメンテナンス項目など。

よくある質問

1) 錫メッキ銅編組は常に裸銅よりも優れていますか?

いつもではありません。錫メッキ銅編組は耐食性に優れており、特定の組み立て方法では作業が容易です。 裸銅は、酸化リスクが低く、最大の導電性が優先される、清潔で乾燥した環境に最適です。

2) 銅編組の端が熱くなるのはなぜですか?

ホットエンドは通常、終端での高い抵抗を示しています。つまり、圧着が不十分、表面が汚れている、ハードウェアが緩んでいる、または電流に対して接合部が小さすぎるなどです。 編組を責める前に、まず終端を修正してください。

3) 銅編組は標準のアース線の代わりに使用できますか?

銅編組は、柔軟性、広い接着領域、または動きに耐える堅牢なストラップが必要な場合に最適です。 静的で保護された配線の場合は、標準導体の方が単純な場合があります。多くのシステムでは、意味のある場合には両方を使用します。

4) 接地用編組はどれくらい短くすべきですか?

移動と安全なルーティングを可能にしながら、実用的な範囲で短く設定します。余分な長さは、不要なループ領域と機械的なたるみを追加する可能性があります。 長いループよりも緩やかなカーブの方が適しています。

5) 銅編組の最大の取り付けミスは何ですか?

それを「単なる銅片」のように扱い、終端品質や表面処理を無視します。関節はシステムです。 ジョイントが不安定であると、パフォーマンスが変動し、故障が発生します。

6) 動くストラップの疲労亀裂を防ぐにはどうすればよいですか?

たるみを与え、鋭い曲げを避け、終端がヒンジにならないようにし、エッジの擦れを防ぎます。 動きが頻繁な場合は、繰り返しの屈曲に適した構造を選択し、張力緩和を追加してください。

7) 銅編組は干渉の問題を解決できますか?

はい - 正しい配線と終端を備えたボンディング ストラップまたはシールド スリーブとして使用する場合。 ノイズが続く場合は、接地レイアウト全体を見直し、接続が短く、きれいで、一貫していることを確認してください。

次のステップ

銅編組 は、設計されたコンポーネントのように扱われる場合、つまり環境に合わせて選択され、ジョブに合わせてサイズが設定され、注意深く終端処理される場合に最も効果を発揮します。 そうすれば、安定した接地が得られ、予期せぬノイズが減り、「また故障するのではないか」というメンテナンスが大幅に減ります。

アース ストラップ、シールド スリーブ、またはカスタム フレキシブル コネクタとして銅編組を選択しており、実際のアプリケーションの詳細に基づいた推奨事項が必要な場合は、 東莞全徳電子有限公司仕様の一致と生産オプションをサポートできます—お問い合わせ要件について話し合い、設置条件に合ったソリューションを見つけてください。
