はんだ吸い取り線編組線がきれいなはんだ除去に最適なツールであるのはなぜですか?

抽象的な

はんだ除去は、パッドが浮き、配線が剥がれ、はんだがあちこちに飛び散るような一か八かのギャンブルのようなものではなく、コントロールされていると感じる必要があります。 このガイドではその方法を詳しく説明しますはんだ吸い取り線編組線機能するか、実際のリワークで失敗する理由、および最も一般的な問題を修正する方法 再現可能なプロセスで問題点を解決します。実用的な選択表、トラブルシューティング表、チェックリスト形式も提供します。 コンポーネントや PCB を保護しながら、はんだをきれいに除去するのに役立つワークフロー。

コンテンツ

• 概要の概要
• はんだ吸い取り線編組線について
• お客様の問題点と、はんだ除去がうまくいかない理由
• 作業に適した三つ編みを選択する
• クリーンで再現可能なはんだ除去ワークフロー
• 幅、熱、使用例の選択表
• 頑固なはんだのトラブルシューティング表
• SMD、コネクタ、多層基板に関する高度なヒント
• お手入れ、保管、洗浄後の洗浄
• よくある質問
• 次のステップ

概要の概要

• はんだ除去ブレードが接合部で実際に行っていること (およびできないこと)
• 「通常の」リワーク中にパッドが浮き、トレースが剥がれる理由
• ジョイントに合わせて幅と磁束の動作を選択する方法
• 熱ストレスを軽減し、吸湿速度を向上させる段階的な方法
• 選択とトラブルシューティングのための表
• 購入者や技術者からよく寄せられる質問に対処する よくある質問

はんだ吸い取り線編組線について

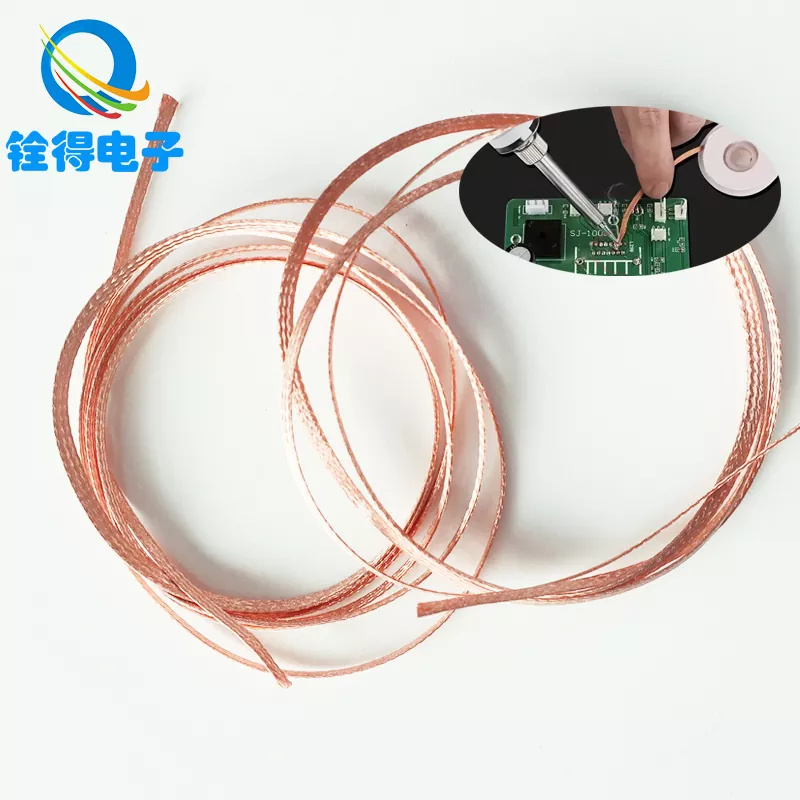

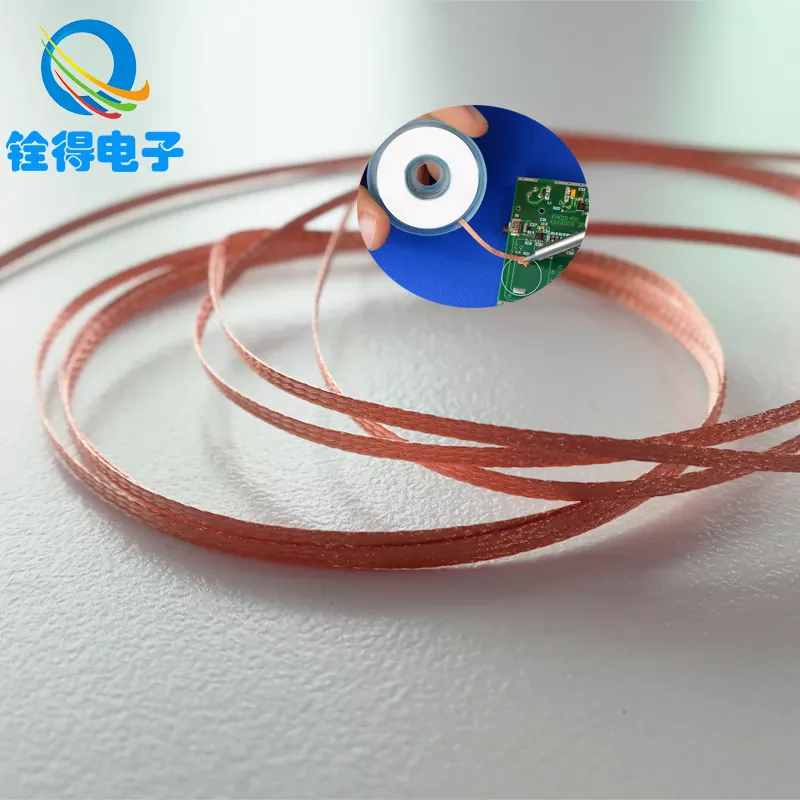

はんだ吸い取り線編組線(はんだ除去ブレードとも呼ばれます) は、溶けたはんだを接合部から引き離すように設計された銅製の編まれたリボンです。 編組は小さなチャネルのネットワークのように機能します。はんだが液化すると、毛細管現象によって銅の織りの中に引き込まれます。 優れた編組は「はんだに触れるだけ」ではなく、すぐに吸収し、持ち上げるときれいに離れます。

銅は熱を効率的に伝達し、フラックスが存在すると容易に濡れるため、ほとんどの編組は銅ベースです。ここではフラックスが静かなヒーローです。 酸化物を除去し、はんだの流れを促進し、ウィッキング速度を劇的に向上させます。十分なフラックスがないと、高級編組であっても「死んでいる」ように感じることがあります。 必要以上に熱を保持することを強いられるため、ボードが損傷するのです。

• 優れている点:パッドの清掃、ブリッジの清掃、余分なはんだの除去、再加工の準備。
• そうでないもの:適切な接合部の加熱の代替品、または熱へのアクセスが不十分な冷たい接合部の魔法の消しゴムです。

お客様の問題点と、はんだ除去がうまくいかない理由

はんだ除去がうまくいかないとき、人々は通常、編組のせいにします。公平。しかし、本当の原因は、ほとんどの場合、次の間の不一致です。 編組の幅、フラックスの活性、アイロンの温度、および熱が接合部にどのように伝わるか。

問題点 1: パッドが浮き上がる、または跡が剥がれる

これは通常、熱が過度に長く加えられた場合、またははんだを「こすり落とす」ように編組が強く押し付けられた場合に発生します。 過剰な圧力により機械的ストレスが増加し、銅パッドの下の接着剤が熱により軟化します。直観に反する修正です: 使う少ないフラックスと適切な編組幅でウィッキング効率を高め、ウィッキング効率を向上させ、ヒートオンタイムを短縮します。

問題点 2: 編組がはんだを吸収しない

一般的な理由には、酸化した編組、不十分なフラックス、低すぎる温度、または完全に溶けていない接合などが含まれます。ジョイントが実際にそうでない場合 液体の場合、はんだは織り目に流れ込むことはありません。ただそこに留まり、あなたを嘲笑します。

問題点 3: パッド上のはんだ汚れまたは再固化

これは、編組を持ち上げるタイミングを間違えたり、編組が離れる前にアイロンを外した場合によく発生します。はんだが凍ってしまい、 ブレードをパッドに「接着」して、パッドのリフトを促します。タイミングが重要です。はんだがまだ溶けている間に、編組を接合部から切り離します。

問題点 4: 熱に弱いコンポーネントにストレスがかかる

コネクタ、プラスチック ハウジング、および近くの IC は長時間の熱を嫌います。長い接触時間が必要なメソッドの場合は、ハード モードでプレイしていることになります。 解決策は、より高速で制御されたプロセスであり、場合によっては編組と他のツール (はんだ吸引や低融点合金など) を組み合わせて、 特殊な関節。

作業に適した三つ編みを選択する

三つ編みを買うときは、推測する必要はありません。幅、フラックスの挙動、織りの一貫性という 3 つの実際的な要素から始めます。 これらがあなたの仕事と一致すると、はんだ吸い取り線編組線ボード上では素早く、予測可能で、優しくなります。

• 幅：ブレードの幅をパッド/ジョイントのサイズに合わせます。狭すぎるとすぐに飽和してしまいます。幅が広すぎると熱が奪われ、溶けるのが遅くなります。
• フラックス活性:効果的なフラックスを備えた編組はより速く濡れます。頑固な古いジョイントの場合は、外部フラックスを少し加えると効果的です。
• 織りの一貫性:編組密度が均等になることで毛細管作用が向上します。織りが不規則なため、吸収ムラや「飛び」が発生します。
• きれいな銅:酸化した銅はうまく吸い上げられません。保管と梱包は人々が思っている以上に重要です。

生産またはサービス作業を調達している場合、パフォーマンスと同じくらい一貫性が重要です。多くのチームは安定したサプライヤーを選択するため、技術者は 三つ編みがどのように動作するかを常に再学習しているわけではありません。などの経験豊富なメーカーがここにいます。東莞全徳電子有限公司多くの場合、再現性、包装管理、ロット間の安定性が評価されます。

クリーンで再現可能なはんだ除去ワークフロー

ボードのストレスを軽減し、結果を向上させる方法を次に示します。フリースタイルのパフォーマンスではなく、ルーティンとして扱いましょう。 はんだが編組にどれだけ速く移動するかが最大の改善に気づくでしょう。

1. ジョイントを準備します。古い接合部に少量の新しいはんだを追加します。間違っているように聞こえますが、熱伝達を助け、温度を下げます。 はんだが吸い上げられない「半溶融」状態になる可能性があります。
2. フラックスを追加します (はい、編組にフラックスが使用されている場合でも):パッドまたは編組チップ上の微量の外部フラックスにより、パフォーマンスが変化する可能性があります。 特に古いボードでは。
3. 三つ編みを入れてからアイロンをかけます。まず編組をはんだの上にセットし、次に編組の上にアイロンを置きます。これにより編組が加熱され、 結合し、毛細管の流れを促進します。
4. 穏やかな圧力を使用してください。PCB を研磨するのではなく、接触を誘導するのです。熱に任せましょう。
5. 流れを見てください:はんだが編組に移行しているのが確認できるはずです。セクションが飽和したら、新しい領域にスライドさせます。
6. 正しく持ち上げます:三つ編みとアイロンを一緒に持ち上げ、必要に応じて溶かしながら分離します。冷却された編組をパッドから剥がさないでください。
7. きれいに仕上げる:フラックスの残留物がアセンブリに問題となる場合は、適切な溶剤と糸くずの出ない綿棒でその領域を清掃してください。

正しく行われた場合、はんだ吸い取り線編組線「もしかしたら」という感じではありません。制御された転送のように感じます。 はんだは希望の場所に行き、パッドは平静を保ちます。

幅、熱、使用例の選択表

頑固なはんだのトラブルシューティング表

SMD、コネクタ、多層基板に関する高度なヒント

一部の関節は他の関節よりも激しく反撃します。多層基板は熱を素早く吸収します。大きな接地面は巨大な熱スポンジのように機能します。 秘訣は力技ではありません。熱伝達を改善して、より早く出入りできるようにするのです。

• グランドプレーンの場合:大きめのチップと中幅/幅広のブレードを使用します。フラックスを追加します。プロセスで許可されている場合は、ボードを予熱することを検討してください。
• ファインピッチピンの場合:幅の狭い編組を使用し、接触を軽くし、編組を頻繁に交換してください。飽和した編組は、はんだをピン全体に引き戻します。
• コネクタの場合:ピンごとに段階的に作業します。リード線を解放するのに十分なはんだを除去してから、過熱の代わりに再評価してください。
• やり直しを繰り返す場合:パス間で残留物を除去します。古いフラックスと酸化物が蓄積し、ウィッキングが遅くなります。

チームが頻繁にやり直しを行う場合、一貫した組紐パフォーマンスにより時間を節約し、スクラップを削減します。だからこそ多くの購入者が評価するのですはんだ吸い取り線編組線「機能するかどうか」だけでなく、「毎回同じように機能するか」も重要です。

お手入れ、保管、洗浄後の洗浄

銅が酸化したりフラックスが乾燥すると編組の性能が低下します。三つ編みは消耗品として扱い、清潔に保管してください。

• 密封して保管してください:酸化を防ぐため、使用しないときは編組をパッケージに入れて保管してください。
• 新しいセクションを使用します。飽和したら、カットするか、先に進みます。充填ブレードを再利用すると、吸湿性が低下し、熱への曝露が増加します。
• 再加工後のクリーニング:残留物が懸念される場合は、パッド領域を清掃し、再はんだ付けする前に検査してください。
• 結果を検査します。適切に洗浄されたパッドは見た目が平らで、再錫めっきやコンポーネントの配置にすぐに使用できるはずです。

調達チームにとっては、特に複数幅の在庫の場合、梱包の一貫性とラベルの明瞭さをチェックすることも重要です。 サプライヤーの好み東莞全徳電子有限公司 バッチ間で安定した仕様をサポートするように求められることがよくあります そのため、技術者は予測可能な取り扱いを信頼できます。

よくある質問

鉛フリーはんだにはんだ吸い取り線を使用できますか?

はい。鉛フリーはんだは通常、わずかに強い熱伝達と良好なフラックス活性を必要とします。適切なチップを使用し、確実に接触させてください。 また、ウィッキング前に接合部の流れを助けるために、少量の新しいはんだとフラックスを追加することを検討してください。

新しいはんだを追加すると取り外しが容易になる場合があるのはなぜですか?

新しいはんだは熱伝達を改善し、古い酸化した接合部を「再活性化」させることができます。接合部が均一に溶けると、編組はんだを引っ張ることができます 部分的に溶けた素材と格闘するのではなく、素早く織りに織り込みます。

三つ編みの幅はデフォルトのままにしておけばよいでしょうか?

中程度の幅は、混合修理作業に適した汎用オプションですが、作業のほとんどがファインピッチ SMD である場合は、幅の狭いブレードを使用してください。 毎日のドライバー。コネクタやスルーホール パッドを頻繁に扱う場合は、より迅速な吸収のために幅広いオプションを追加してください。

パッドの浮き上がりを防ぐにはどうすればよいですか?

滞留時間を短縮し、穏やかな圧力を使用し、フラックスを追加し、効率的にウィッキングする幅を選択します。熱を保持する時間が長ければ長いほど、リスクは高くなります。 冷却した編組をパッドから剥がさないでください。その代わりに、短時間再加熱してきれいに持ち上げてください。

編組にフラックスが塗布されている場合、外部フラックスは必要ですか?

常にではありませんが、古いボード、鉛フリーの接合部、酸化したパッドでは頻繁に役立ちます。少量で吸湿性が大幅に向上し、 熱への曝露を軽減し、PCB を保護します。

編組が時々はんだを「引きずり」、ブリッジを引き起こすのはなぜですか?

これは通常、編組部分がすでに飽和している場合、またはファインピッチのピンには大きすぎる幅を使用している場合に発生します。 新しい三つ編みを使用し、幅を狭くし、軽い接触で制御された方向に動かします。

次のステップ

きれいで、速く、再現性のあるはんだ除去が必要な場合は、適切なはんだ除去が必要です。はんだ吸い取り線編組線選択は技術と同じくらい重要です。 修理ベンチ用に複数の幅を在庫している場合でも、生産の手直し用に安定した供給を調達している場合でも、一貫した編組動作を実現します。 スクラップを減らし、基板を保護し、技術者の時間を節約できます。

用途に合わせた編組幅に関する信頼できるオプションと明確なガイダンスをお探しですか?お問い合わせユースケースについて話し合うには、 ワークフローに最も実用的な構成を選択するお手伝いをいたします。
