なぜアース線の選択によって安全性、信頼性、ノイズ性能が決まるのでしょうか?

抽象的な

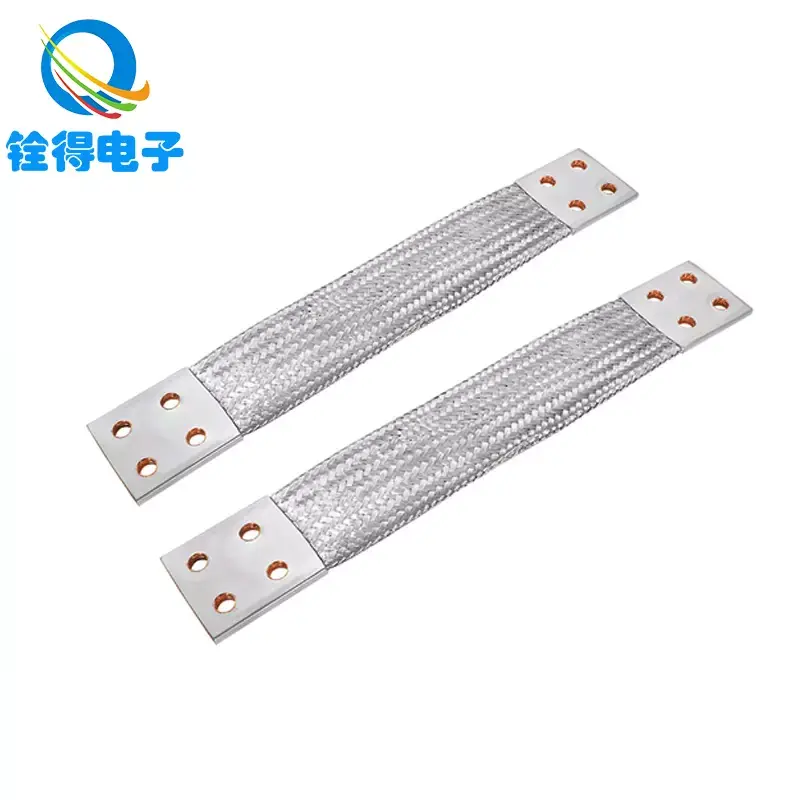

A アース線予期せぬ機器のリセット、信号を台無しにする干渉、筐体のチクチク感、検査の不合格、または（最悪の場合）感電や火災の危険など、何か問題が起こるまでは見落とされがちです。このガイドでは、アース線が実際のシステムで実際にどのように機能するか、アース線の問題の一般的な原因、および電気的、機械的、および環境上の制約に適合するアース線を選択する方法について詳しく説明します。その過程で、実践的なチェックリスト、一般的な接地線の比較表、現場で実証済みの設置のヒントが得られます。編組接地製品を評価している場合、または機械、パネル、車両、またはエンクロージャの接地戦略を構築している場合は、次のステップを明確にすることができます。メーカーやプロジェクトチームにとっては、東莞全徳電子有限公司接地導体の選択とカスタマイズをサポートしているため、プロトタイプから生産まで設計が一貫して実行されます。

目次

• 概要
• アース線の実際の役割
• 顧客の問題点 グラウンディングの問題が生み出す
• 適切なアース線を選択する方法
• 一般的な接地線のタイプとそれらを使用する場合
• 予期せぬ障害を防ぐサイジングの考慮事項
• 接地の有無を左右する設置方法
• よくある間違いとその回避方法
• 現場で接地品質を検証する方法
• よくある質問
• 次のステップ

概要

1. 安全性と信号の完全性におけるアース線の目的
2. アース不良の症状とその原因
3. 電気負荷、周波数挙動、環境をカバーする選択フレームワーク
4. 編組ストラップ、より線、バスバーの比較
5. 抵抗を軽減し、緩みを防止する取り付け詳細
6. 検証方法と実際の受入チェック
7. よくある質問と調達ガイド

アース線の実際の役割

「アース線」というフレーズは複数のジョブに使用され、それらを混同すると多くのプロジェクトが問題を引き起こします。ほとんどのアプリケーションでは、アース線は次の機能の 1 つ以上をサポートします。

• 安全故障経路: 活線が金属筐体に接触すると、接地経路が故障電流を流すのに役立つため、保護装置がすぐにトリップする可能性があります。
• 等電位ボンディング: 金属部品をほぼ同じ電位に保つように接続すると、タッチ電圧が低減され、アーク放電のリスクが最小限に抑えられます。
• ノイズ制御と基準安定性: 適切なアース接続により、制御されたリターンパスが提供され、関連する周波数でのインピーダンスが低下するため、電磁干渉を軽減できます。
• 雷とサージの回避: 一部のシステムでは、接地導体は高エネルギー過渡電流を安全に配線するのに役立ちます (多くの場合、より広範なボンディングおよびサージ戦略の一部として)。

という言葉に注目してくださいインピーダンス、抵抗だけではありません。多くの接地の問題は、基本的なメーターでは「正常」に見える導体でも、インダクタンス、長さ、接続形状が原因で動作が低下する高周波で発生します。そのため、接地導体の物理的形状が断面積と同じくらい重要になることがあります。

顧客の問題点 グラウンディングの問題が生み出す

システムがベンチテストに合格しても、工場、車両、または屋外の設置では失敗したことがある場合、多くの場合、接地が問題の一部になります。産業システムおよび電子システム全体で見られる最も一般的なお客様の問題点は次のとおりです。

• ランダムなリセットと原因不明の障害: アース接続が断続的に行われると、制御電子機器を混乱させる電圧シフトが発生する可能性があります。
• 消えないEMI: シールドとフィルターは、不十分なリターンパスやエンクロージャー間の高インピーダンス結合を完全に補償することはできません。
• 検査の不合格またはコンプライアンスの遅れ: 不十分な結合、不適切な終了、または不十分な文書は、手戻りやスケジュールの遅れにつながる可能性があります。
• 接続点の過熱: 「小さな」接触の問題は、故障電流または繰り返しのサージ条件下でホットスポットになります。
• 腐食と緩み: 屋外、海洋、湿気の多い環境、または化学環境では、チームの予想よりも早く接続が低下する可能性があります。
• 組み立ての頭痛: ワイヤーが硬すぎたり、短すぎたり、疲労しやすいと、生産に一貫性がなくなる可能性があります。

幸いなことに、これらのほとんどは予防可能です。重要なのは、アースを後付けではなく、機械的および電気的な設計上の問題として扱うことです。

適切なアース線を選択する方法

信頼できる選択プロセスは、単なるカタログの説明ではなく、実際の制約から始まります。このフレームワークを使用します。

1) グラウンディング ジョブを定義する

• それは主に安全接合、ノイズ制御、サージ処理、またはそれらの組み合わせですか?
• エンクロージャ間のボンディング、ドアのボンディング、パネルのボンディング、またはケーブル シールドの終端ですか?

2) 電力需要をマッピングする

• 故障電流の期待値: 保護装置の動作は、低インピーダンスのパスに依存します。
• 周波数の動作: ノイズと EMI に関しては、短くて幅の広い導体が、長くて幅の狭い導体よりも優れていることがよくあります。
• デューティサイクル: 時折発生するサージは、継続的な電流共有とは異なります。

3) 機械的な現実と一致させる

• 曲がりますか (ドア、ヒンジ、振動、ロボット工学)? 「はい」の場合、柔軟な接地線が重要です。
• スペースが狭いですか？繰り返し曲げ半径の要件はありますか?
• 設置者はトルクファスナーに一貫して適切にアクセスできますか?

4) 環境への配慮

• 湿気、塩水噴霧、化学薬品、高温、紫外線暴露、油汚染により、材料の選択が変わる可能性があります。
• 腐食の可能性がある場合は、導体の材質と同じくらい表面処理と接続ハードウェアが重要になります。

5) 早期に終了戦略を決定する

• リング端子、ラグ、溶接タブ、スタッド接続、またはクランプ式ボンディングには、それぞれ異なる導体構造が必要です。
• 終了の一貫性はパフォーマンスの一貫性と同じです。

生産時に予期せぬ事態を減らしたい場合は、ハーネス図面を完成させる前にこれらの決定をロックしてください。東莞全徳電子有限公司多くの場合、量産前に適合性、柔軟性、終端の互換性を確認することでチームをサポートします。

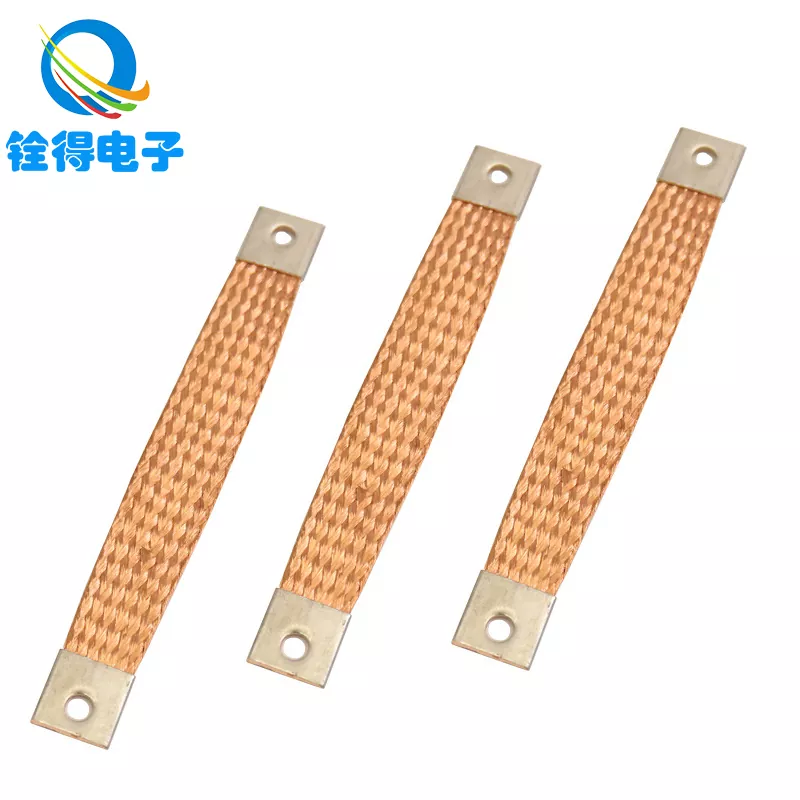

一般的な接地線のタイプとそれらを使用する場合

多くの産業用キャビネットにとって「最良の」選択は、パネル内のボンディングバー、ドアと可動部品用の短い編組ストラップ、固定接続用の適切に終端処理された撚線導体の組み合わせです。

予期せぬ障害を防ぐサイジングの考慮事項

サイズは「大きければ大きいほど良い」というものではありません。サイズが大きすぎると、剛性、組み立ての問題、疲労が発生する可能性があります。サイズを小さくすると、過熱したり、保護デバイスのクリアに失敗したり、リファレンスが不安定になったりする可能性があります。次の原則に留意してください。

• 短いビートはより厚い騒音関連の多くの問題に対応します。多くの場合、長さを短くすると、断面積を増やすよりもパフォーマンスが向上します。
• 幅が広いほどラウンドに勝つことができますより高い周波数で。平らな編組ストラップは、適切に取り付けられた場合、インピーダンスを低減できます。
• 接続エリアが重要。小さな接触パッチ上の厚い導体でも、パフォーマンスが低下する可能性があります。
• 熱イベントと障害イベントは異なります。導体は短い故障パルスには耐えることができますが、繰り返しのサージや不良接合部の加熱では故障する可能性があります。

設計が特定の電気規格または業界標準を満たす必要がある場合は、その標準のサイジング方法をベースラインとして使用し、その上に機械要件と環境要件を重ねます。疑問がある場合は、「設置者の詳細」ではなく、終端と実装を第一級の設計項目として扱ってください。

接地の有無を左右する設置方法

ほとんどの接地障害はインターフェースで発生します。指揮者が問題になることはほとんどありません。通常は接続されます。これらの実践により、成果が劇的に向上します。

接合が必要な場合は、きれいな金属間の接触を使用してください。

• ハードウェアがコーティングを確実に貫通するように設計されていない限り、結合点のペイント、陽極酸化処理、またはコーティングを除去してください。
• 接触圧力を長期間維持するには、適切なワッシャーまたは接着金具を使用してください。

振動時の緩みを抑制

• ハードウェアおよび環境と互換性のあるロック方法を使用してください。
• 一貫したトルクを適用し、生産用に文書化します。

長さを最小限に抑え、ループを避ける

• 接地導体をできるだけ短く直接配線します。
• アンテナなどの干渉を拾う可能性のある大きなループは避けてください。

動かないことを期待するのではなく、動くことを想定してデザインする

• ドア、ヒンジ、および振動アセンブリの場合、適切な張力緩和を備えた編組アース ストラップは、多くの場合、硬いワイヤよりも長持ちします。
• 曲げ半径を尊重し、ストラップやワイヤーが機械的な停止部分にならないようにしてください。

終端を標準化する

• 終端スタイルを選択し、それをビルド全体に一貫して適用します。
• 圧着品質、ラグのフィット感、および接触面の準備は、管理されたプロセスで行う必要があります。

よくある間違いとその回避方法

• シールドに長い「ピグテール」を使用する高周波性能を損なう可能性があります。シールドの接合は短く保ち、必要に応じてクランプ方法を検討してください。
• 塗装によるシャーシ接触に依存。金属接触を保証できない場合は、金属接触が存在すると仮定しないでください。
• 計画なしに金属を混合する。異種金属と湿気により腐食が促進され、抵抗が増加する可能性があります。
• ドアの結合を無視する。ドアがノイズの多いフローティングプレートになると、優れたパネルアースは役に立ちません。
• 硬い導体を過度に曲げる。振動疲労は現実のものです。動きを考慮して設計された導体を選択してください。
• 基本的な導通ビープ音のみでテストする。実際の条件下では、連続性は堅牢で低インピーダンスの接続と同等ではありません。

現場で接地品質を検証する方法

検証はリスクと一致する必要があります。単純なボンディングの場合は、低抵抗チェックが役立つ場合があります。機密性の高いシステムの場合は、追加の方法が必要になる場合があります。実際的なオプションには次のようなものがあります。

• 目視検査: コーティングの除去、ハードウェアの種類、導体に負担がかかっていないかを確認してください。
• 低抵抗測定: 基本的なマルチメーターだけでなく、低抵抗作業に適した機器を使用してボンド全体を測定します。
• 小刻みなテスト: 断続的な動作を監視しながら、ドアやハーネスを慎重に移動します。
• 負荷時の温度チェック: ホットスポットでは、高抵抗の接合部が現れることがよくあります。
• 騒音症状の検証: 接地が干渉を軽減することを目的としている場合は、実際の動作条件に一致する前後の測定で確認してください。

システムが安全性を重視する場合は、適用される電気規定および組織のテスト手順に従ってください。この記事では一般的なエンジニアリング ガイダンスを提供しますが、最終的な承認基準は業界およびコンプライアンス義務に一致する必要があります。

よくある質問

• アース線は中性線と同じですか?
  いいえ。多くのシステムでは、中性線は通常動作中に戻り電流を流し、接地線は安全な接続と障害状態を目的としています。それらは異なる役割を果たし、設計と設置において異なる方法で扱われます。
• 通常のワイヤの代わりに編組アース ストラップを使用する必要があるのはどのような場合ですか?
  編組ストラップは、可動部品、振動環境、またはノイズ制御をサポートする短く幅広の低インピーダンス接続の接着に好まれることがよくあります。また、たわみが避けられない場合、ドアの接着やエンクロージャの接着の信頼性を高めることもできます。
• 太いアース線は常に干渉を軽減しますか?
  いつもではありません。特に高周波ノイズの場合、単純に断面積を増やすことよりも、長さを短縮し、接続面積を改善し、インピーダンスを下げる形状を使用することが重要です。
• すべてが導通しているにもかかわらず、システムにノイズが残るのはなぜですか?
  導通は、何らかの導電経路が存在することを証明するだけです。ノイズの問題は、多くの場合、動作周波数でのインピーダンス、不良なボンディング形状、長いピグテール、一貫性のないシールド終端に関連しています。
• 時間の経過とともにアース接続が失敗する原因は何ですか?
  一般的な原因には、振動による緩み、腐食、不十分な表面処理、不適切なひずみ緩和、一貫性のない圧着またはラグの品質などが含まれます。環境への曝露はこれらすべてを加速させる可能性があります。
• 本番環境でグラウンディングをより一貫性のあるものにするにはどうすればよいですか?
  ハードウェアと終端を標準化し、トルク仕様を定義し、表面処理を制御し、組み立てプロセスに適合する導体を選択します。一貫性は導体の選択と同じくらいプロセス制御にも関係します。
• エンクロージャまたはハーネスの接地線をカスタマイズできますか?
  はい。多くのメーカーがカスタムの長さ、編組構造、終端オプションを提供しています。狭いスペース、移動、または腐食の制約がある場合、多くの場合、カスタマイズによってやり直しが減り、信頼性が向上します。

次のステップ

原因不明の EMI、一貫性のない機器の動作、ドアの接着の問題、腐食または緩みのある接地点に対処している場合は、接地線を付属品として扱わないでください。電気的、機械的、環境的要件を備えた設計されたコンポーネントのように扱います。

接地線のスタイルの選択、終端オプションの定義、または柔軟性と設置上の制約の適合についてサポートが必要な場合は、Dongguan Quande Electronics Co.,Ltd. までお問い合わせください。お客様の評価・生産ニーズをサポートします。アプリケーションの詳細と図面を共有してください。そうすれば、繰り返し自信を持って構築できる実用的な接地ソリューションを推奨します。お問い合わせ始めるために。
