編組銅管はどのように柔軟な電源とアース接続を改善しますか?

抽象的な

ラグのひび割れ、ジャンパーの過熱、迷惑なトリップ、大電流機器の近くでのノイズ信号などに対処したことがある方なら、本当の敵が何であるかをすでにご存知でしょう。 移動、振動、拡張する場所、または簡単な保守アクセスが必要な場所での堅固な接続。編組銅管まさに「問題が起こるまではすべてが問題ない」人向けに設計されています。 環境。高い導電性と柔軟性を兼ね備えており、熱サイクル、機械的動作、狭い設置スペース下でも信頼性を維持する接続の構築に役立ちます。

このガイドでは、次の内容を説明します。編組銅管それは、どこが優れているのか、顧客がそれを選択するときによく間違えること、そして最初にそれを正しく指定する方法です。 また、「柔軟なものが必要」から明確ですぐに購入できる仕様に移行するのに役立つ、サイジングのヒント、実用的な比較表、インストールのベスト プラクティス、短い FAQ も記載されています。

目次

• 概要
• 編組銅管とは
• お客様の問題点を解決します
• 典型的な使用例
• 適切な仕様を選択する方法
• サイズとマッチングのための実用的な表
• 設置と取り扱いのヒント
• 購入前の品質チェックリスト
• 東莞全徳電子有限公司と協力
• よくある質問
• 次のステップ

概要

1. 定義する編組銅管平易な言葉で、実際のインストールでどのように動作するかを説明します。
2. 一般的な故障シナリオを編組管状導体の設計上の利点にマッピングします。
3. 最も一般的なアプリケーションと、それぞれのアプリケーションで最も重要なことを示します。
4. 材料、めっき、編組密度、寸法、終端方法などの選択枠組みを提供します。
5. 使いやすい表を共有することで、購入者はパフォーマンスのニーズと明確な仕様を一致させることができます。
6. 最後に、取り扱いのヒント、品質チェックリスト、購入者向けのよくある質問を記載します。

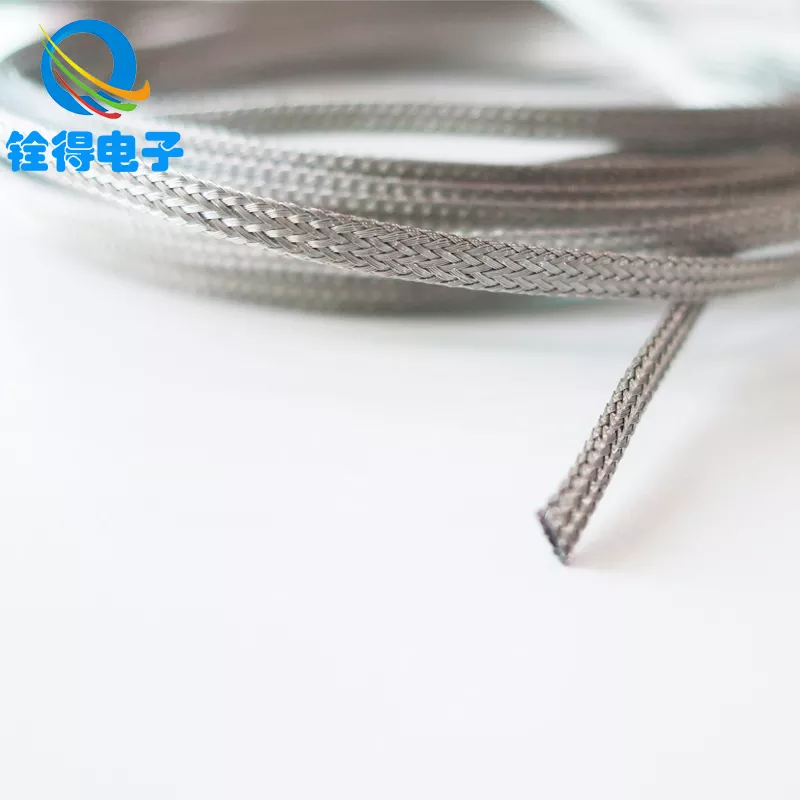

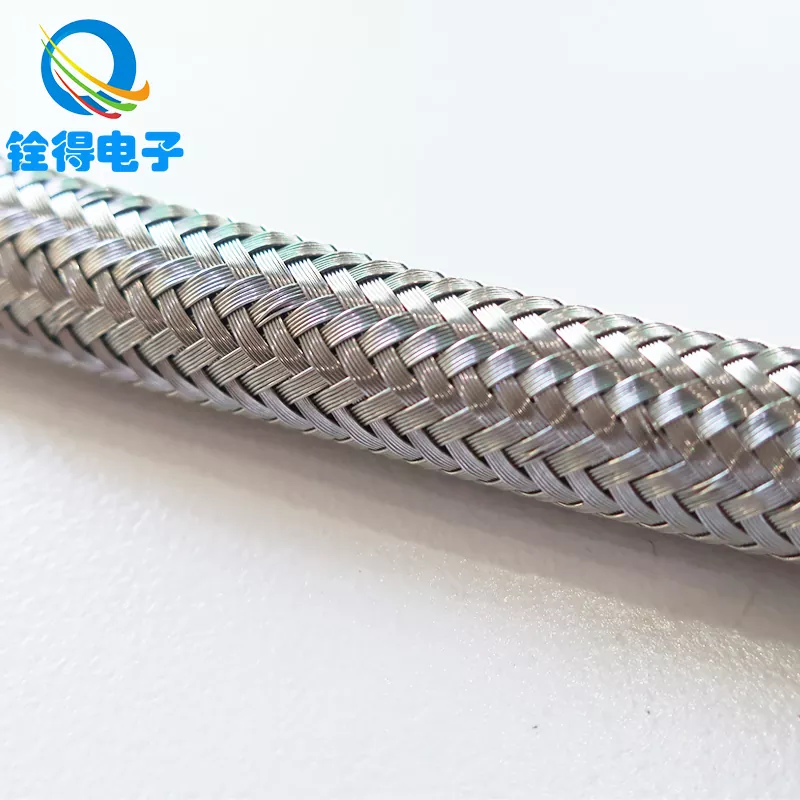

編組銅管とは

編組銅管銅線の複数のストランドを柔軟なスリーブまたはチューブの形状に編んで作られた管状の編組です。 デザインに応じて、次のように使用できます。

• フレキシブル導体(移動または膨張が発生する 2 点間に電流を流す)
• 接地経路(エンクロージャ、ドア、キャビネット、バスバー、回転または振動アセンブリの接着)
• 電磁シールド(ケーブルまたはアセンブリの周囲に導電性のエンクロージャを設けることで干渉を軽減します)
• 保護スリーブ（ホース・ケーブルを摩耗から守りながら導電性を高めます）

純銅の棒や硬いケーブルとは異なり、編組チューブは繰り返し曲げることができ、狭いスペースに適合します。熱膨張によって「呼吸」することもできます。 温度が上昇すると、金属部品が膨張します。冷えると収縮します。編組構造により、ハードウェアが緩むリスクが少なく、このサイクルに耐えることができます。 ラグに亀裂が入ったり、敏感な端子にストレスが伝わったりします。

お客様の問題点を解決します

購入者は通常、次のものを探し始めます。編組銅管これらの問題のいずれかが発生した後:

• 接続点の過熱接触面積の不足、柔軟性の低下、または動きによって引き起こされるマイクロギャップが原因で発生します。
• ひび割れたラグと切れたストランド振動や整備中に剛性導体が強制的に曲げられる場所。
• 時間の経過とともにファスナーが緩む熱サイクルと機械的動作によって応力がジョイントに伝達されるためです。
• ノイズと干渉インバータ、変圧器、開閉装置、溶接機、EV 充電装置の近く。
• 取り付けが難しいジャンパ曲げ半径が問題になる狭いキャビネット内。
• 早期腐食湿気の多い環境、海岸沿い、または化学的に活動的な環境で、材料が条件に適合しない場合。

適切に仕様化された編組チューブは、導電性、柔軟性、表面被覆率を組み合わせることで、これらの問題に対処します。その結果、接続がさらに簡単になります 配線に適しており、時間の経過とともに安定し、硬い部品を痛める可能性のある小さな変化に対する感度が低くなります。

典型的な使用例

ここに現実世界の場所があります。編組銅管は一般的に使用されており、意思決定者が通常最も気にするものは次のとおりです。

• 開閉装置およびバスバー システム:負荷がかかると発熱するバスバーまたはコンポーネント間の柔軟なリンク。
• 変圧器と配電:接地とボンディングにより、障害のリスクが軽減され、安定した電位が維持されます。
• 鉄道および自動車プラットフォーム:耐振動性の接合と柔軟な電流経路。
• EV・充電・インバーターシステム：電気ノイズを低減しながら大電流を管理します。
• 産業用キャビネットおよびエンクロージャ:開閉に応じて曲がらなければならないドアの接着ストラップと接地経路。
• ケーブルとアセンブリの EMI シールド:ケーブルの周囲に導電性チューブを配置して干渉感度を低減します。

適切な仕様を選択する方法

最高の編組銅管プロジェクトの適性は、現在のレベル、デューティ サイクル、環境、必要な柔軟性、 そして終了方法。以下は、エンジニアリング、購買、サプライヤーに提供できる実用的な選択フレームワークです。

1) 銅の種類と導電率の期待値

• 裸銅:強い導電性。制御された環境では一般的です。
• 錫メッキ銅:耐酸化性が向上し、はんだ付けが容易になり、湿気の多い条件や変化しやすい条件で好まれることがよくあります。
• 特殊メッキ：独特の腐食または界面のニーズに使用されます (環境と相手材に基づいて選択します)。

2) 編組構造と密度

• 線径と素線数柔軟性と耐久性に影響を与えます。
• ブレイドカバレッジシールド性能と接触安定性に影響します。
• 膨張率チューブがさまざまな直径に適合する必要がある場合に重要になります。

3) 実際に重要な寸法

• 内径 (ID):ターゲット部品またはケーブル束に適合するかどうか。
• 外径 (OD):グランド、クランプ、またはルーティング チャネルの内側に適合するかどうか。
• 長さとサービスループ:編組が関節の「バネ」になるのを防ぐために、十分な緩みを残しておきます。

4) 終了方法

• 圧着ラグ/フェルール:接地ストラップとジャンパーに一般的です。
• 溶接/ろう付け端:高い信頼性と低い接触抵抗が必要な場合に使用されます。
• クランプまたはバンド終端:360 度の接触を維持するためのシールド用途によく使用されます。

5) 環境と腐食の現実

• 湿気、塩分への曝露、工業用化学物質、異種金属などにより、「十分な品質」の見た目が変化する可能性があります。
• 機器が屋外または塩気の近くにある場合、メッキの選択と接合部の保護は交渉の余地がありません。

サイズとマッチングのための実用的な表

表 1: アプリケーションのニーズと編組チューブの特性のマッチング

表 2: 編組銅管を指定するための購入者向けのチェックリスト

設置と取り扱いのヒント

最高のものでも編組銅管切断、取り扱い、または終端処理が不十分な場合、性能が低下する可能性があります。これらの現場に優しいヒントは、やり直しや失敗を軽減します。

• 切断時のほつれを防止します。ストランドを保持する方法を使用してください (切断する前にテープを巻くか、適切な工具を使用します)。
• 移動が存在する場合にサービス ループを追加します。終端点での急な曲がりではなく、緩やかなカーブを許可します。
• 端を保護します。熱収縮、ブーツ、または袖は摩耗を軽減し、浮遊繊維の広がりを防ぐことができます。
• 合わせ面がきれいであることを確認します。ラグやクランプが金属と接触する部分の酸化物や破片を取り除きます。
• 異種金属に注意してください:ハードウェアが銅に適していない場合は、電気的問題を軽減するための表面保護戦略を検討してください。
• トルクは重要です:安定した締め付けにより微動を低減し、接触抵抗を安定させます。

シールド用途の場合は、360 度の接触を優先してください。小さな 1 点でのみ接触している編組は、取り付けられているように見えますが、一貫したノイズ低減は実現できません。 大電流ジャンパーの場合は、端の完全性に焦点を当ててください。通常、堅牢な圧着または設計された端処理が、最大の信頼性の違いを生み出します。

購入前の品質チェックリスト

調達している場合編組銅管重要な機器には、予測可能な導電率、一貫した編組形状、安定した材料が必要です。 サンプルまたはサプライヤーのドキュメントを確認する場合は、このチェックリストを使用してください。

• 材料の一貫性:銅のグレードと仕上げが環境と接合方法に一致していることを確認してください。
• 編組の均一性:ギャップ、一貫性のないピック、または長さに沿った不均一な被覆がないか確認してください。
• 寸法安定性:特に伸びが伴う場合は、リラックスした設置状態で ID/OD を確認してください。
• 終端の信頼性 (組み立てられている場合):圧着の対称性、期待される引っ張り強度、端部のシーリングを検査します。
• 梱包と取り扱い:梱包が不十分だと、部品がラインに届く前に編組が変形したり、汚染が発生したりする可能性があります。

東莞全徳電子有限公司と協力

編組導体を購入する場合、銅だけを購入するのではなく、同じ編組密度、同じフィット感、同じ結線結果などの再現性を購入することになります。 生産ラインが稼働するたびに。東莞全徳電子有限公司提供します編組銅管アプリケーション向けに設計されたソリューション 柔軟性、導電性、耐久性が同じ部分に共存する必要があります。

すでに図面や従来の部品番号がある場合は、通常、それをすぐに明確な仕様に変換できます。そうしない場合でも、実用的な仕様を構築できます 設置場所、動き方、接続先、環境など、いくつかの情報から判断します。多くの場合、素材、サイズ範囲、 試行錯誤して購入することなく、治療オプションを終了できます。

よくある質問

次のステップ

現在のセットアップが熱、振動、配線が厳しい、または接地が信頼できない場合は、編組銅管多くの場合、これは最も簡単なアップグレードであり、 目に見える安定性の向上。正しい選択への最も早い方法は、設置上の制約 (スペース、動作、温度変動) と終端方法を定義することです。 通常、そこから適切な素材と編組構造が明らかになります。
