安全な電気システムにアース線が不可欠なのはなぜですか?

抽象的な

A アース線多くの場合、何か問題が発生するまでは、チェックボックス項目のように扱われます。マシンのシャーシがうずいたり、ブレーカーがランダムに落ちたり、 センサーがゴミを読み取るか、サージが制御基板を破壊します。この記事では、アース線が実際に何をするのか、「中性線」とどのように違うのかを詳しく説明します。 なぜ接着が重要なのか、そして最も一般的に顧客の苦痛を引き起こす選択と設置の詳細は何か。また、明確で現場に優しいチェックリストも提供されます。 一般的なアース線タイプの比較表、および再発する問題に関するトラブルシューティング FAQ。

目次

• アース線とは何ですか?また、アース線によってどのような問題が解決されますか?
• 接地 vs 中立 vs 結合: 障害を引き起こす混乱
• 適切なアース線によりお客様の問題点が軽減されます
• アース線の種類とそれぞれが適合する場所
• プロジェクトに適したアース線を選択する方法
• やり直しを防ぐインストールのベスト プラクティス
• よくある間違いと簡単な修正
• 点検とメンテナンスのヒント
• よくある質問

概要

1. アース線をわかりやすい言葉で定義し、「故障電流経路」を説明します。
2. 典型的な誤解を排除するために、根拠、中立、結合を明確にします。
3. 現実世界の問題点 (衝撃のリスク、EMI/ノイズ、迷惑な旅行、機器の損傷) を接地品質にマッピングします。
4. ソリッド、より線、編組、および錫メッキのオプションを一般的な用途と比較します。
5. 選択チェックリスト: サイズ、柔軟性、環境、終端、およびコンプライアンスの考慮事項。
6. 信頼性を決定する取り付け手順と仕上がりの詳細。
7. トラブルシューティング: グランド ループ、断続的な導通、腐食、振動障害。
8. 長期的な安全のためのメンテナンスと文書化の実践。

アース線とは何ですか?また、アース線によってどのような問題が解決されますか?

その核心となるのは、アース線露出した金属部品 (機器の筐体、モーター フレーム、制御パネルなど) を接続する専用の導体です。 ケーブル トレイ、電線管など）を接地システムに接続します。一番大切な仕事は「電気を消す」ことではありません。仕事は、低インピーダンス、 予測可能な経路故障電流に対応するため、保護装置 (ヒューズ、ブレーカー、RCD/RCBO 保護が使用されている場合) が迅速に動作します。

アース線は、危険な電流が流れた場合の緊急脱出経路と考えてください。絶縁が失敗したり、通電中の導体が金属シャーシに触れたりすると、故障電流が発生します。 流れたい。故障電流が適切に設置されたアース線を通る適切な経路を持っている場合、保護装置は異常状態を検出し、 すぐに電源を切断してください。経路が不十分な場合 (接続の緩み、腐食、ワイヤのサイズが小さい、接触面の塗装)、意図しない経路を通って電流が「漏れる」可能性があります。 あなた、ベアリング、信号シールド、または敏感な電子機器を含みます。

接地 vs 中立 vs 結合: 障害を引き起こす混乱

プロジェクトの問題の多くは、次の 3 つの異なるアイデアを混ぜ合わせることで発生します。

• 中性通常動作時 (多くの AC システムで) は電流が流れる帰路導体です。機器のアースとは異なります。
• アース（接地）安全および基準電位のために使用されるアース/接地電極および接地ネットワークへの接続です。
• ボンディング金属部品を意図的に接続することで、同じ電位を共有し、故障を確実に解消します。

実際的なポイント:アース線通常、機器の安全性を確保するための接着の一部であり、連続的で機械的に信頼性が高く、 そして電気的に低抵抗です。中性点とアースが間違った場所 (または複数の場所) で接続されている場合、循環電流が発生する可能性があります。 騒音の問題、予期せぬトリップなど。

適切なアース線によりお客様の問題点が軽減されます

顧客が「偶発的な」電気的問題について苦情を言う場合、多くの場合、アースが隠れた根本原因です。正しく設計された問題点は次のとおりです。 インストールされていますアース線削減に役立ちます:

• 衝撃のリスクと安全上のインシデント:シャーシが適切に結合されていると、障害状態でもアース電位近くに留まります。
• 迷惑トリップ:接続が不十分な場合、特に振動や湿気により、断続的な障害の兆候が発生する可能性があります。
• 信号内のEMI/ノイズ:接地基準が不安定な場合、センサー、PLC 入力、および通信ラインが不安定に動作する可能性があります。
• サージおよび雷の過渡現象による損傷:堅牢な接地ネットワークは、過渡的なエネルギー経路の管理に役立ちます。
• ベアリングとモーターの問題:接合が弱いか不均一な場合、迷走電流がベアリングを通る経路を見つける可能性があります。
• コストのかかるやり直し:接地の間違いは、1 時間ごとにコストがかかる試運転まではほとんどわかりません。

適切なアース線戦略は、「謎のダウンタイム」を予測可能なパフォーマンスに変えます。それが購入者が最終的に望んでいることです。コールバックが減り、データがよりクリーンになり、 問題なく検査に合格する安全な機器。

アース線の種類とそれぞれが適合する場所

すべてではありませんアース線同じです。 「最適な」選択は、動き、振動、環境、終端方法によって異なります。

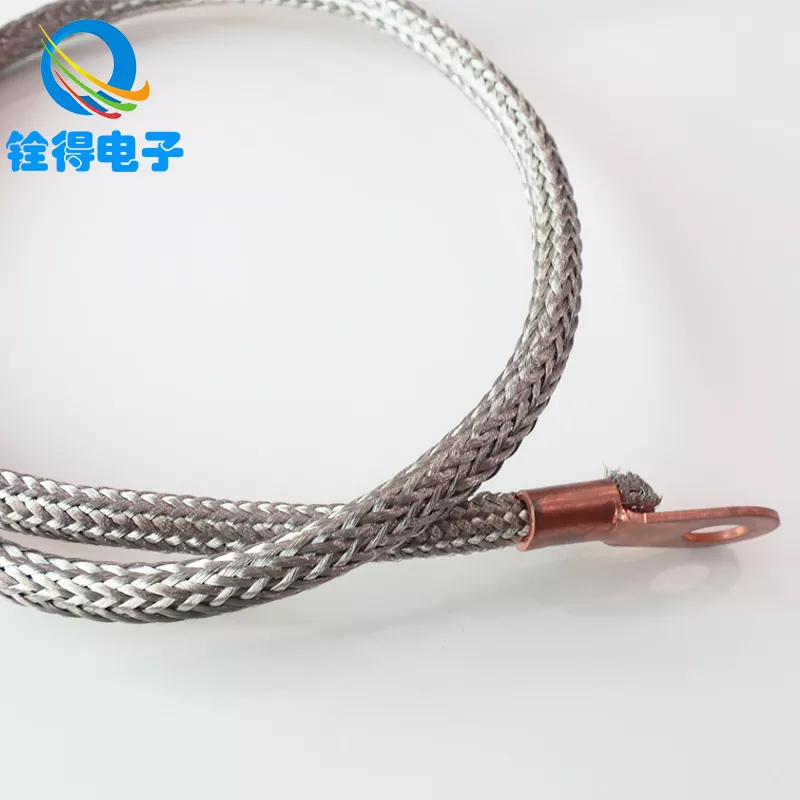

アプリケーションにドア、取り外し可能なカバー、または振動が含まれる場合 (発電機、EV 充電器、CNC 機械、エレベーター、毎日開閉する金属キャビネットを考えてください)、 編組オプションを使用すると、疲労に関連した故障を大幅に減らすことができます。

プロジェクトに適したアース線を選択する方法

を選択するアース線「厚いほど常に優れている」というよりも、実際の現場条件下で安全要件を確実に満たすことが重要です。 典型的な購入者の後悔を避けるために、このチェックリストを使用してください。

• 電気容量:該当するコード/規格および上流の保護装置に従って導体のサイズを決定します。接地経路は、保護が動作するのに十分な長さの故障電流を安全に流す必要があります。
• 機械的環境:動いたり、曲がったり、振動したりする場合は、柔軟性 (撚り線または編組) と張力の軽減を優先してください。
• 腐食暴露:湿気、塩水噴霧、化学薬品、および屋外設置では、多くの場合、錫メッキ銅と保護された終端が役立ちます。
• 終了方法：ワイヤのタイプをラグ、フェルール、圧着工具、およびトルクの仕様に合わせてください。優れたワイヤであっても、終端処理がずさんだと失敗します。
• ルーティングの制約:鋭利なエッジや挟み込み部分を避けてください。パネルが開くサービス ループを計画します。
• 一貫性と文書化:メンテナンス チームが推測できないように、ビルド全体で部品番号と取り付けメモを標準化します。

ここで専門メーカーが役立ちます。東莞全徳電子有限公司 産業用に使用される接地導体ソリューションをサポート 動作と信頼性が重要な場合の柔軟な編組オプションを含む電気用途。購入者にとっての利点は、ばらつきを減らすことです: 一貫性 構造と組み立て中の予測可能な取り扱いにより、試運転時の予期せぬ事態が少なくなります。

やり直しを防ぐインストールのベスト プラクティス

ほとんどの接地障害は導体自体が原因ではなく、製造上の原因によって引き起こされます。これは、現場で実証済みのアプローチであり、アース線何年も信頼できる:

頭痛を軽減する簡単な習慣の 1 つは、接地ポイントを「余分なネジ」ではなく、重要な安全部品のように扱うことです。ラベルを付けて検査し、アクセスできるようにしておきます。

よくある間違いと簡単な修正

以下に、最も多くの顧客からの苦情を引き起こす常習犯と、最も早い是正措置を示します。

• 塗装された金属上の接地:ラグ部分のペイントを剥がし、適切な接着金具を使用してください。
• 導体のサイズが小さいのは「電流が流れていないため」:通常の動作ではなく、障害状態の場合のサイズです。
• 可動ドアに単線を使用する:ストレインリリーフ付きのより線または編組アース線に切り替えてください。
• 振動後の留め具の緩み:正しいトルクを実践し、必要に応じてハードウェアをロックし、バーンイン後に再トルクチェックを行ってください。
• 鋭いエッジ付近の乱雑な配線:エッジ保護、グロメット、クランプを追加します。接地経路を物理的に保護してください。
• 存在すべきではない複数の接地/中性結合:システム図を確認し、規格と現場のルールに従ってボンディング ポイントを修正してください。

点検とメンテナンスのヒント

A アース線最も弱い接続の信頼性と同じくらいです。これらのチェックを定期メンテナンスに組み込んでください（特に高振動や振動の多い場所では）。 屋外設置:

• 目視検査:変色、編組のほつれ、ラグ周囲の腐食、クランプの緩みを確認してください。
• 機械的チェック:端末での動きを優しくテストします。揺れ動くものはすべて将来の失敗です。
• 継続性のスポットチェック:計画的なシャットダウン中にシャーシ/ドアからアースバーまで​​の抵抗が低いことを確認します。
• 環境に配慮したシーリング:湿気の多い場所や腐食性の高い場所では、密閉性を向上させ、耐腐食性の素材と保護カバーを検討してください。
• ドキュメント:接地テストの結果と変更を記録することで、将来のトラブルシューティングが劇的に速くなります。

よくある質問

Q: 「金属に接続されている」場合、どのようなワイヤーでもアース線として使用できますか?
答え:アプリケーションに適しており、管理コード/規格に基づいて故障電流経路に合わせて適切なサイズにする必要があります。また、終端方法と接触面の準備も導体自体と同じくらい重要です。

Q: アース線が接続されている場合でも、ノイズやセンサーの読み取り値が不安定になるのはなぜですか?
答え:一般的な原因には、ボンディング ポイントの緩み、大電流ケーブル近くの配線不良、循環電流を生成する複数のボンディング ポイント、またはパネル間の弱い基準点が含まれます。結合の完全性を改善し、敏感な信号経路を電力経路から分離し、結合が発生する場所を見直します。

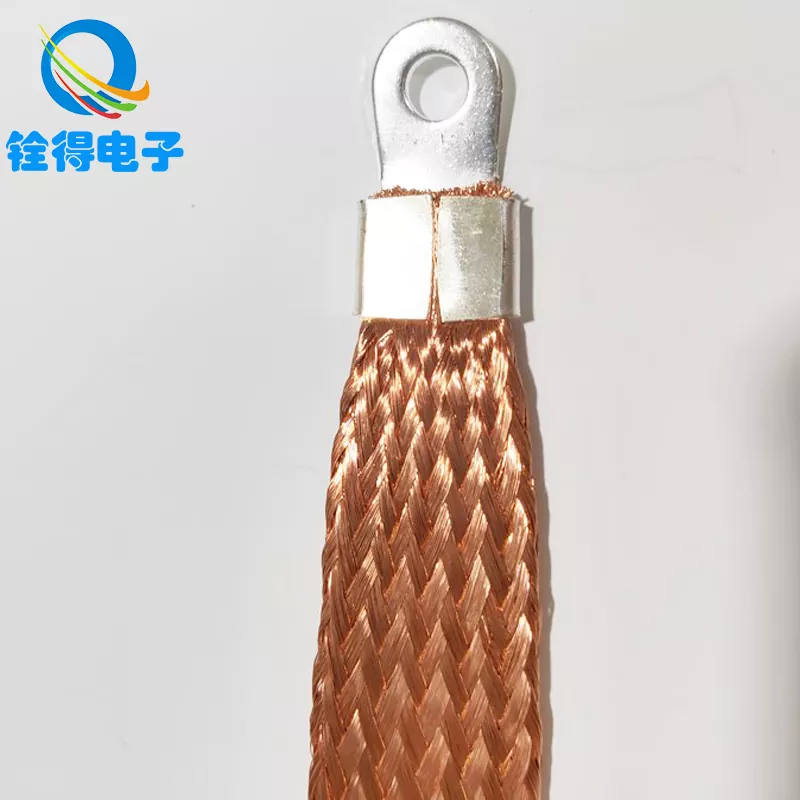

Q: 編組アース線はいつ考慮する必要がありますか?
答え:動きや振動がある場合、ドア、ヒンジ付きカバー、機械のガード、フレキシブル ジョイント、または固体導体が時間の経過とともに疲労するあらゆる場所で使用されます。断続的な導通障害を軽減するために、編組オプションがよく選択されます。

Q: アース線が太ければ常に保護が強化されるのでしょうか?
答え:自動的ではありません。目標は、保護装置と設置規則に適合する低インピーダンスの障害パスです。ラグとハードウェアが一致しない場合、サイズが大きすぎると配線/終端の問題が発生する可能性があります。 「正しいサイズ + 正しく取り付けられた」は、「非常に厚い + 終端が不十分」よりも優れています。

Q: 何も「問題」がないにもかかわらず、起動中にブレーカーまたは RCD/RCBO がトリップするのはなぜですか?
答え:起動時の過渡現象、フィルタ/VFD からの漏れ電流、湿気、または不安定な接合がトリップの原因となる可能性があります。接地の連続性を確認し、絶縁状態を確認し、正しい保護装置のタイプを確認し、意図しない並列経路の接地/接着レイアウトを確認します。

Q: アース線接続が正常に機能していることを確認する最も早い方法は何ですか?
答え:機器のシャーシ (およびドア/ガード) とメイン アース バーの間の導通テストを実行し、終端がしっかりしていて、きれいな金属に接着されていることを確認します。結果を文書化して、時間の経過による変化を見つけやすくします。

最終的なポイント

A アース線これは単なる安全上の形式ではなく、パフォーマンスの要素でもあります。衝撃のリスクを軽減し、システムの安定性を向上させ、電子機器を保護し、 また、数日を無駄にする「ゴースト障害」を防ぐことで、試運転中の時間を節約します。グラウンディングを（後付けではなく）設計されたシステムのように扱うと、 より安全な設置とより穏やかなメンテナンス チームが得られます。

パネル、機器の筐体、またはフレキシブルなボンディング ポイントの接地導体を指定する場合は、東莞全徳電子有限公司導体のスタイルを実際の動作条件に適合させるのに役立ちます。手戻りを減らし、信頼性を向上させる準備はできていますか?お問い合わせアプリケーションの詳細を記入し、 お客様の環境、移動のニーズ、設置ワークフローに合った接地ソリューションの選択をお手伝いします。
